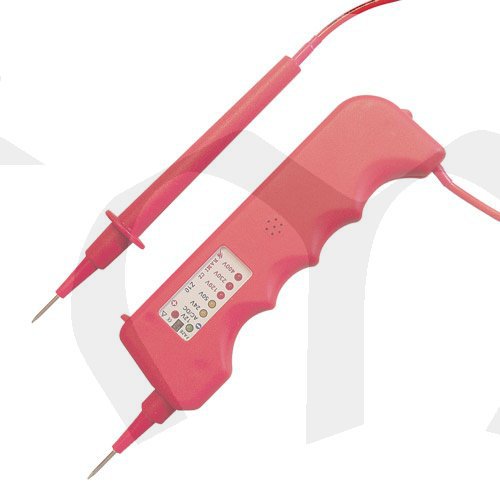

Zkoušečka napětí a fází Z10

Zkoušečka napětí a fází Z10
Zkoušečka Z-10 je přístroj pro využití v celé řadě měření velikosti stejnosměrného i střídavého napětí v rozsahu nízkého napětí. Je možné ji zatížit i nejvyšší zátěží na neomezeně dlouhou dobu. Při odpojení nezůstává na zkušebních hrotech žádné napětí ani žádný zbytkový náboj!

Zkoušečka Z10 je vyrobena z materiálu, který se vyznačuje vysokou pevností a houževnatostí, odolností proti minerálním olejům, pohonným hmotám, chlorovaným uhlovodíkům, běžným rozpouštědlům a zásadám. Je odolný proti vodě a stálostí v prostředí slabých kyselin. Zkoušečka Z10 je optoelektronickou verzí signalizace, založenou na napěťovém děliči napětí. Zobrazení je prováděno doutnavkou na principu vn výboje - indikace a sled fází, svítivými diodami LED - úroveň stejnosměrného nebo střídavého napětí v rozsahu 12V-400V AC/DC a zvukovou signalizací.

Zkoušečka Z10 se skládá z těla, zkušebního hrotu a propojovacího vedení se zajištěním proti vytažení a ukroucení. Vlastní měření napětí se provádí výhradně kovovými zkušebními hroty, a to uchopením těla zkoušečky jednou rukou a druhou uchopením rukojeti zkušebního hrotu. Měření je možné provádět také se zasunutým zkušebním hrotem do příchytky a využít rozteče odpovídající zásuvce.

Provozní režimy:
- zkouška napětí, určení polarity
- zkouška fáze
- určení sledu fází

Přiložením kovového zkušebního hrotu zkoušečky nebo přiložením zkušebního hrotu v rukojeti (je lhostejné kterým) na měřený bod nebo vodič se střídavým napětím je zajištěno, že na zkušebních hrotech, které nejsou využity pro měření, není a ani nezůstává žádné napětí ani žádný zbytkový náboj!

Technické údaje:
Materiál obalu: SPOLAMID 6 GF 30 RAL 3000, 30% chemicky upravené skelné vlákno
Elektrická pevnost obalu: 35 kV/mm
Rozsah jmenovitého napětí: 12V-400V AC/DC
Frekvenční rozsah: 0-60 Hz
Odolnost proti špičkovému napětí: 4 kV
Vnitřní odpor: 150 kOhm
Proudový odběr: 0,030 A
Fázová zkouška napětí: > 85 V
Hystereze měření: 15%
Krytí: IP 64
Délka propojovacího vedení: 1 m
Hlasitost akustického signálu: 60 dB
Doba měření: neomezená
Provozní teplota: -15°C ~ +60°C
Vlhkost: 20% ~ 98%

Rozměry (d x š x v): 205 x 45 x 20 mm
Hmotnost: 0,1 kg
