Kapilární tlakoměr MCS60 0-4bar, M14x1

Manometr MCS-60 je určen k měření tlaku v soustavách, kde místo odběru tlaku není totožné s místem odečtu. Umístění tělesa manometru není závislé na místě odběru tlaku. Jeho vzdálenost je limitována délkou spojovací kapiláry. Manometr může být použit v soustavě s kapalnými, popř. plynnými látkami, které nekrystalizují a nezpůsobují korozi slitin mědi.

0-4 bar     920 mm

Popis:

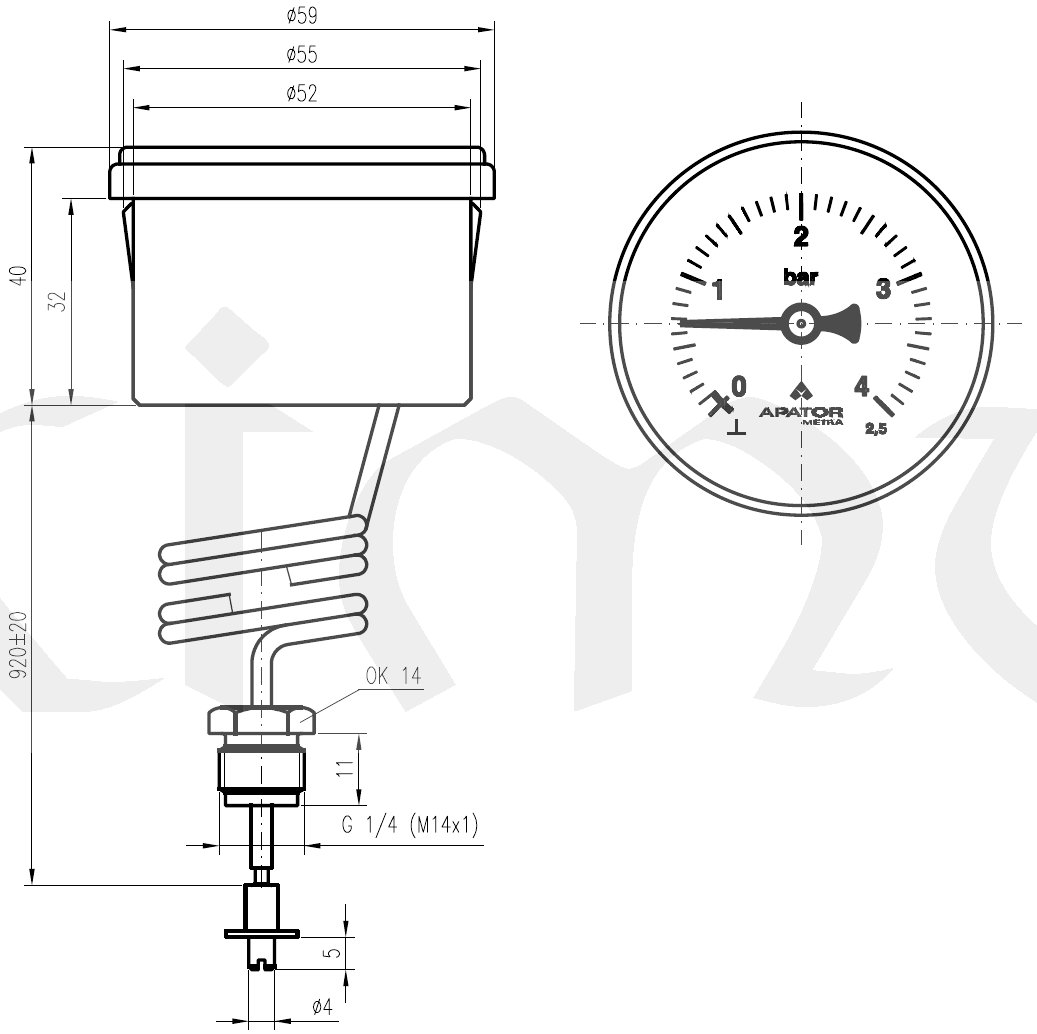

Manometr se skládá z pružného citlivého prvku s převodovým ústrojím, které jsou umístěny v tělese manometru a čidla. Čidlo sestává z připojovacího čepu s převlečným šroubem a spojovací kapiláry. Spojovací kapiláru lze podle potřeby tvarovat. Manometr je dodáván s připojovacím závitem převlečného šroubu G1/4" nebo M14x1. Pro připojení a odpojení manometru do soustavy za provozního tlaku soustavy je možno použít zpětný ventil ZV4 s připojovacím závitem G1/4" a G1/2".

Montáž a údržba:

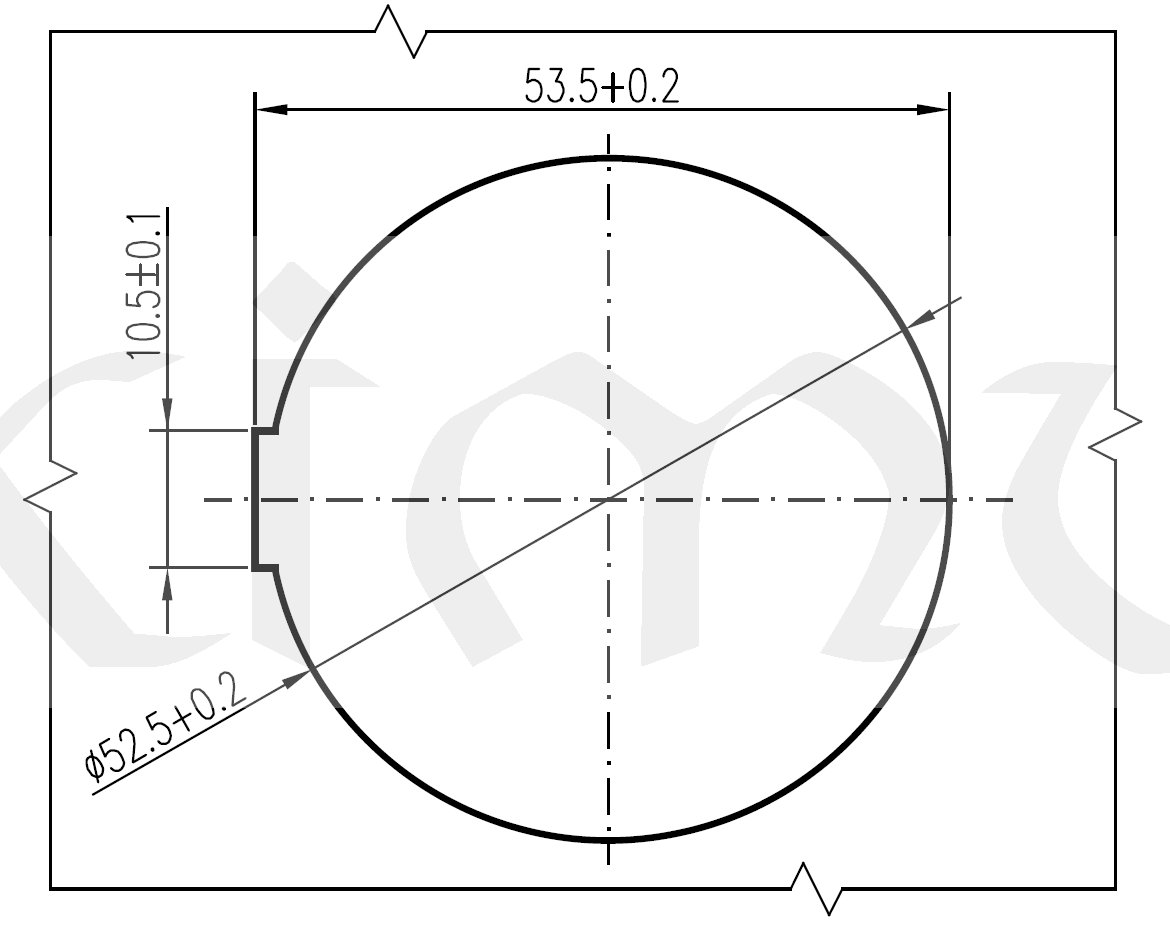

Těleso manometru je možno montovat v jakékoliv poloze. Přednostně se doporučuje kolmá poloha hlavice. Montáž tělesa manometru se provádí nasunutím do otvoru o rozměrech dle rozměrového náčrtku plech tl. 0,8-1,5 mm. Připojení k tlakové soustavě se provádí přitažením připojovacího čepu pomocí převlečného šroubu do nástavce v tlakové soustavě nebo do zpětného ventilu. Nejmenší dovolený poloměr ohybu spojovací kapiláry je 5 mm.

Technické údaje:

Příslušenství:

Zpětný ventil ZV4.x (není součástí dodávky).
