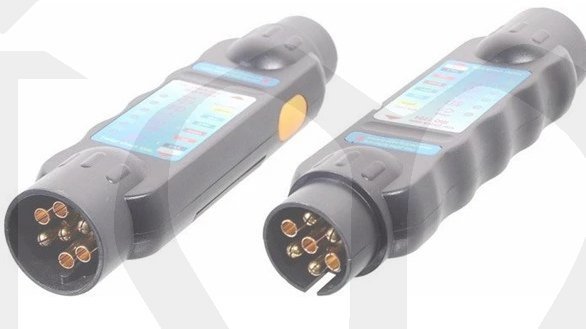

R-099A - Tester 7-pólových autozásuvek a zástrček přívěsů

Praktický tester 7 pólových zásuvek i vidlic přívěsných vozíků, karavanů i tažných vozidel. Napájení 12V.

Parametry produktů:
- měření 7-pólových vidlic i zásuvek, lokalizace závad.
- měření 13-pólových zásuvek pomocí adaptéru (není součástí)
- tester nelze použít pro zásuvky tažného zařízení s vlastní řídící jednotku (CANBUS)


Technické parametry:

- palubní napětí vozidla: 12V

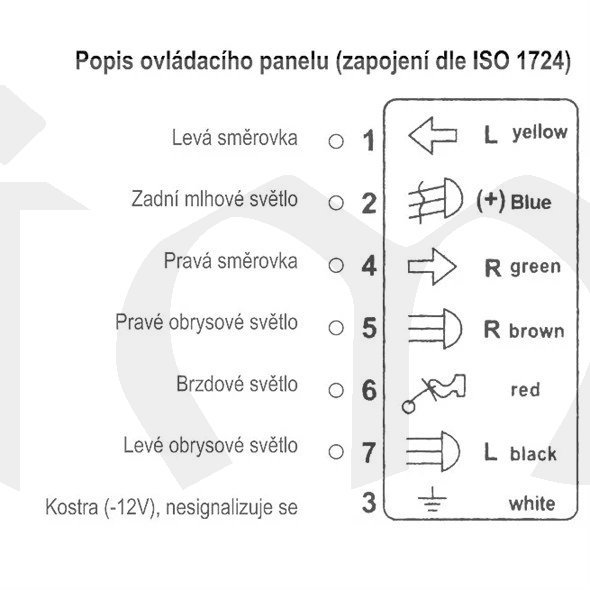

- 6× LED kontrolka pro zobrazení funkčnosti nebo nefunkčnosti obvodu
- napájení: baterie 9V 6F22 (není součástí balení)
- homologace: CE dle ISO1724

Postup měření osvětlení přívěsů:
Zasuňte vidlici osvětlení přívěsu do testeru a stiskněte žluté tlačítko na boku přístroje.
Pokud je vše v pořádku, všechny LED diody se rozsvítí. Každá LED dioda signalizuje funkci jednoho elektrického okruhu.
Pokud nesvítí některá LED kontrolka, může být chybné zapojení, přerušený vodič nebo prasklá žárovka.
Pokud nesvítí ani jedna LED dioda, je pravděpodobně porušen vodič –12V (kostra), nebo je v přístroji vybitábaterie.

Postup měření zásuvky tažného zařízení:
Rozsviťte světla vozu a zapněte blinkry.
Zapojte tester do zásuvky tažného zařízení vozu a stiskněte žluté tlačítko na boku přístroje.
LED kontrolky signalizují, které světla jsou zapnutá a přenášejí se správně do zásuvky tažného zařízení.
Pokud nesvítí ani jedna LED kontrolka, je pravděpodobně porušen vodič –12V (kostra), nebo nejsourozsvícena žádná světla vozidla.

Upozornění:
Nezapojujte tester do zásuvky tažného zařízení a přívěsu současně, měření lze provádět pouze samostatně!
