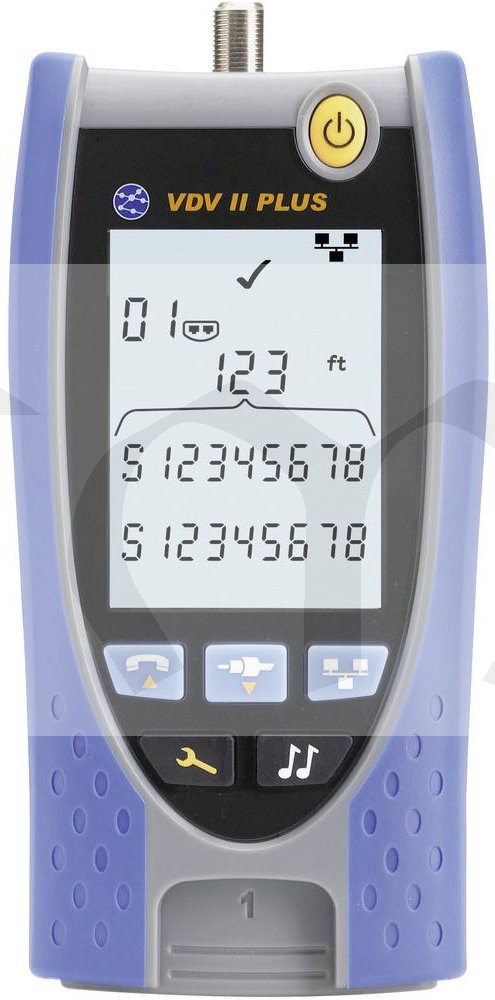

Moderní zkoušečka elektrického vedení se obsluhuje velmi jednoduše a dovoluje rychlé přezkoušení měděných kabelů od hlasové, datové a video instalace, jako je telefonní vedení, datové kabely, video a bezpečnostních sít v bytech, kancelářích a průmyslových prostorech. VDV II Plus ukazuje chyby vedení jako přerušení, zkrat, špatné zapojení a prohozené vodiče mezi páry, měří také délku kabelu a vzdálenost k přerušenému místu. K dispozici je připojení pro konektory RJ11, RJ45, koax F a BNC. Zkoušečka je vybavena velkým podsvíceným LCD displejem a integrovaným remote adaptérem na spodní straně přístroje.
Technické specifikace
- Koaxiální , RJ11/12, RJ45 zásuvky
- Kontrola 1-, 2- nebo 3párových telefonních linek RJ11/12
- Typy kabelů: stíněný/nestíněný Cat 5/5e/ 6/6a/7 kabely LAN
- Test od koaxiálních kabelu po připojení F-konektoru
- Měření délky
- Vzdálenost k přerušení
- Funkce Hub-blink
- Analogový akustický generátor
- Rozpoznání napětí
- Provozní teplota: 0 °C až 50 °C - skladování -20 °C až 70 °C
- Typ ochrany: IP20
- Bezpečnost: EN 55022:2006 / A1:2007 / EN55024:1998 /1:2001/A2:2003
- Rozměry 160 x 76 x 36 mm
- Hmotnost 260 g
Vybavení
- Moderní kabelový tester pro rychlou kontrolu hlasových, datových a video kabelů, včetně měření délky
Vlastnosti
- 3 v 1 zkoušečka pro hlasové (RJ11/12), datové (RJ45) a koaxiální spojení (F konektor)
- Kontroluje kroucené dvojlinky a koaxiální měděné kabely (RJ11/12/45/F konektor)
- Identifikuje chyby vedění, přerušení, zkrat, špatné zapojení a prohozené vodiče mezi páry
- Kontrola koaxiálního propojení kvůli průchodnosti a zkratům (F konektor)
- Funkce Hub-blink
- Měření délky kabelu a vzdálenosti k přerušení
- Analogový akustický generátor
- Rozpoznání napětí
- Test stíněných kabelů
- Zobrazení všech výsledků na jedné obrazovce
- Velký osvětlený 2,9 " LCD displej
- Remote adaptér lze zastrčit do spodní strany testeru
Rozsah dodávky
- 1 tester VDV II Plus
- 1 remote adaptér se dvěma porty
- 1 koaxiální remote adaptér
- 1 alkalická baterie
- 2 kabely RJ45 / krokosvorka (39 cm)
- 2 stíněné kabely RJ45 / RJ45 (15 cm)
- 2 Kabel RJ11/12 / RJ11/12 (10 cm)
- 1 Kabel F-konektor / F-konektor (23 cm)
- 1 koaxiální spojka F-81
- 1 Adaptér zásuvka BNC / zástrčka F
- 1 Adaptér zásuvka BNC / zásuvka F
- 1 přehled zapojení v kapesním formátu
- Transportní pouzdro
