Tester optických vláken UT695D-10

Ruční mini optický multimetr UT-695D-10 v sobě integruje tři funkce: měření výkonu optického signálu, detekci kontinuity optických vláken a test pořadí vodičů v kabelech LAN.
Přístroj má ergonomický design a vysokou odolnost proti prachu a vodě (krytí IP54) a je určený pro profesionální použití při výstavbě a údržbě optických telekomunikačních sítí. Přístroj má zabudované univerzální optické konektory FC / SC / ST. V levém konektoru je výstup laserového zdroje s vlnovou délkou 650nm a optickým výkonem 10mW, což stačí na měření optických kabelů s délkou až 10km a detekci poruch na těchto kabelech. Pravý optický konektor je vstup měřiče optického výkonu na kalibrovaných vlnových délkách 800 až 1700nm s detektorem lnGaAs. Na tomto vstupu dokáže optický multimetr automaticky identifikovat modulační frekvenci 0 Hz, 270 Hz, 1000 Hz a 2000 Hz vyzařovanou světelným zdrojem. Lze měřit absolutní výkon přicházejícího paprsku v lineárních hodnotách (v nW, μW, mW) nebo logaritmických hodnotách (v dBm). Také lze měřit relativní výkonové ztráty na optickém vlákně nebo pasivních optických prvcích. Přístroj má ultra široký rozsah testování optického výkonu, automatickou identifikaci frekvence modulace světla, automatické vypnutí, paměť vlnových délek, uživatelskou kalibraci, podsvícení displeje, zabudovanou LED svítilnu. Pro testování metalických vedení LAN má hlavní jednotka i oddělitelná přijímací část konektory RJ45 s řadou devíti indikačních LED. Zařízení odpovídá normám EN61326-1: 2013 a EN61326-2-2: 2013.

Parametry produktu :
- měření absolutních výkonů záření v optických vláknech
- měření ztrát výkonů záření na pasivních prvcích a dlouhých úsecích optických vláken
- detekce poruchy optického souboru, umístění bodu zlomu optického vlákna
- identifikace optického souboru mezi koncovými body
- měření současně v jednotkách lineárních (mW, nW, μW) i logaritmických (dBm)
- optický vysílač 650nm/10mW
- optický přijímač s kalibrovanými vlnovými délkami
- detekce modulace paprsku
- uživatelská funkce sebe kalibrace
- napájení lithiovou baterií s výdrží 60 hodin činnosti
- odolnost proti pádu z výšky 2m
- odolnost proti prach a vodě IP54 (pouze hlavní jednotka)

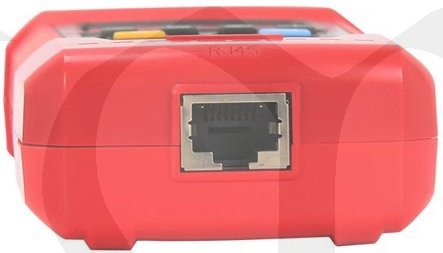

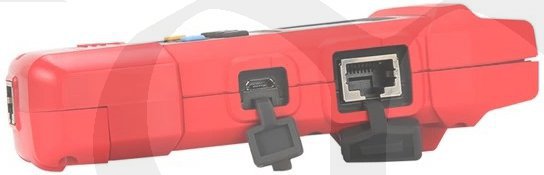

- test pořadí metalických vodičů v LAN kabelech

Technické parametry :

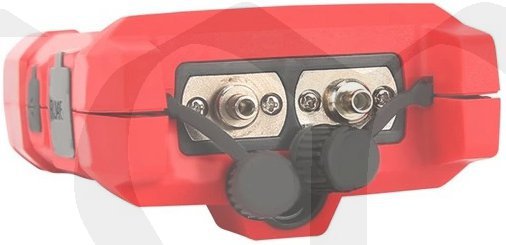

- optické konektory: FC, SC a ST
- typ detektoru optického měřiče výkonu: lnGaAs
- rozsah vlnových délek optického měřiče výkonu: 800 nm až 1700 nm
- kalibrované vlnové délky přijímače: 850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm
- rozsah měření výkonu: -70 ~ 3dBm
- nejistota měření výkonu: ± 5%
- rozlišení displeje: lineární: 0,1% ; logaritmické: 0,01 dBm
- lokátor chyb - laserový zdroj: vlnová délka 650nm ±10nm
- výkon zdroje: 10 mW (max. měřitelná délka optického vlákna 8 až 10 km)
- displej: víceřádkový, podsvícený, o rozměrech 42 mm x 33 mm
- napájení: lithiová baterie 1050mAh
- výdrž práce na jedno nabití: 60 hodin
- spotřeba energie: < 30 mA, když je funkce vizuálního lokalizátoru chyb vypnutá
- spotřeba energie: < 130 mA, když je funkce vizuálního lokalizátoru chyb zapnutá
- indikace slabé baterie: při 3,3 V
- automatické vypnutí: při 3V
- zabudovaná svítilna LED
- provozní teplota/vlhkost: 0°C - 40°C / 20 - 75% RH (bez kondenzace)
- skladovací teplota/vlhkost: -10°C - 50°C / 10 - 90% RH (bez kondenzace)
- pracovní nadmořská výška: do2000 m
- krytí: IP54 (pouze hlavní jednotka)
- barva výrobku: červená a šedá
- velikost výrobku: 132 x 68 x 31 mm
- čistá hmotnost výrobku: 168 g


Obsah individuálního balení :

- tester UT695D-10: 1 ks

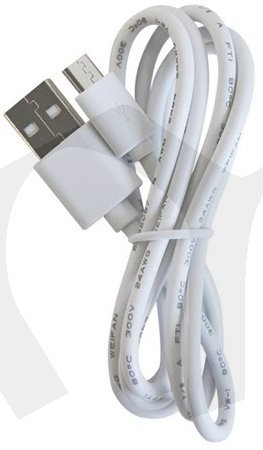

- nabíjecí kabel USB: 1 ks
- zabudovaný akumulátor LiPo 1050mAh: 1 ks
- anglický, český, slovenský návod: 1ks
