- Vysoce kvalitní, jednoduché a bezpečné zařízení pro indikaci sledu fází, přítomnosti napětí v jednotlivých fázích, určení směru otáčení motoru, detekci přítomnosti magnetického pole,
- Bezpečnostní kategorie: CAT IV / 300V.
- Stupeň krytí: IP42.

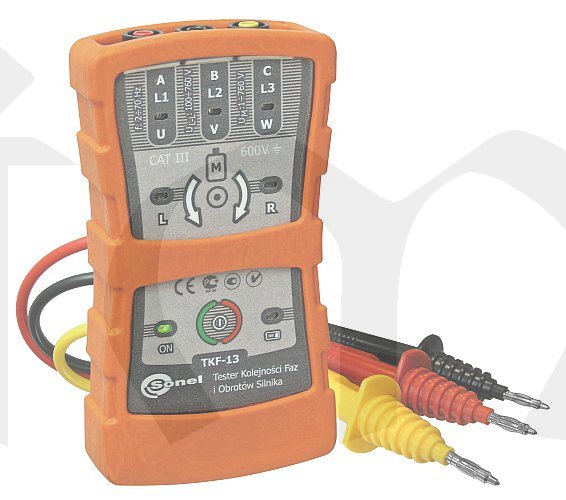

Základní funkce měřiče TKF 13:
- Indikace sledu fází (směr otáčení pole) v sítích s jmenovitým line-to-line napětím 120 ... 690 V AC, s LED diodami.
- Provoz v energetických systémech o frekvence 2 ... 70 Hz.
- Indikace přítomnosti napětí v jednotlivých fázích, s použitím neonového světla.
-
Údaj o směru otáčení motoru:
- ve vypnutém stavu, s měřicími kabely,
- bezkontaktní, během provozu.
- Detekce přítomnosti magnetického pole.
- Automatické vypnutí při nepoužívání přístroje.
Technická specifikace:
- Typ izolace: dvojitá, v souladu s EN 61010-1.
- Napájení: 6LR61 alkalické baterie 9 V.
- Rozměry (včetně pouzdra, bez zkušebního vodiče): 130 x 70 x 35 mm.
- Hmotnost (bez měřicích kabelů): 150 g.
- Záruční doba: 36 měsíců.
- Automatické vypnutí: po 5 minutách nečinnosti.
- Rozsah jmenovitého line-to-line napětí: 120 ... 690 V AC.
- SEM rozsah napětí motoru: 1 ... 760 V AC.
- Frekvence: 2 ... 70 Hz.
- Provozní teplota: -10 ... 45 °C.
- Skladovací teplota: -20 ... 60 °C.
Přístroj splňuje následující standardy:
- EN 61010-1 (Bezpečnostní požadavky na elektrická měřicí, řidicí a laboratorní zařízení).
- EN 61010-031 (Bezpečnostní požadavky na elektrické měřicí a zkušební sestavy sond držených nebo ovládaných rukou).
- EN 61326 (Požadavky na elektromagnetickou kompatibilitu).
- EN 61557 (Elektrická bezpečnost v nízkonapěťových rozvodných sítích se střídavým napětím do 1 000 V a se stejnosměrným napětím do 1 500 V - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany).
- HD 60364-6 (harmonizační dokument pro provedení měření - kontrolu).
- HD 60364-4-41 (dokument pro provedení měření - ochrana před úrazem elektrickým proudem).
- EN 04700 (dokument pro provedení měření - venkovní inspekční testy).
Standardní příslušenství přístroje (obsah dodávky TKF13):
| Příslušenství | Kód |
|---|---|
| Testovací kabel s banánkem, 1,2 m, černý | WAPRZ1X2BLBB |
| Testovací kabel s banánkem, 1,2 m, červený | WAPRZ1X2REBB |
| Testovací kabel s banánkem, 1,2 m, žlutý | WAPRZ1X2YEBB |
| Pin sonda s banánkovým konektorem, černá | WASONBLOGB1 |
| Pin sonda s banánkovým konektorem, červená | WASONREOGB1 |
| Testovací sonda uzemnění (tyč), 0,3 m | WASONYEOGB1 |
| Krokodýlová svorka K01 černá | WAKROBL20K01 |
| 9 V baterie |
Volitelné příslušenství (na zláštní objednávku):
| Příslušenství | Kód |
|---|---|
| Třífázový zásuvkový adaptér AGT-16P | WAADAAGT16P |
| Třífázový zásuvkový adaptér AGT-32P | WAADAAGT32P |
| Třífázový zásuvkový adaptér AGT-63P | WAADAAGT63P |
| Třífázový zásuvkový adaptér AGT-16C | WAADAAGT13C |
| Třífázový zásuvkový adaptér AGT-32C | WAADAAGT32C |
| Kufřík | WAFUTS1 |
