ASG 106 - Měřicí transformátor proudu s kruhovým otvorem v provedení se zvýšenou mechanickou odolností
Jednofázový transformátor proudu pro primární vodič do průměru 106mm.
Lze zvolit 1 až 4 vinutí v jednom pouzdru.
Vlastnosti, použití:
• 1 až 4 vinutí v jednom pouzdru ASG-106
• maximální provozní napětí Um 0,72 kV
• zkušební izolační napětí: 3 kV; Uef; 50 Hz; 1 min
• jmenovitý primární proud: 40....1250 A
• jmenovitý sekundární proud: 5A, 1A nebo 2A
• jmenovitá zátěž 2,5 VA až 30 VA (závisí na parametrech)
• dodávaná třída přesnosti jistíciho vinutí: 0,2; 0,2S; 0,5; 0,5S; 1; 3
• dodávaná třída přesnosti jistíciho vinutí: 5P; 10P; PX
• možno kombinovat měřící a jistíci vinutí
• všechna vinutí jsou zalita v polyuretanové pryskyřici odpovídajíci UL94-V0
• materiál pouzdra: ABS

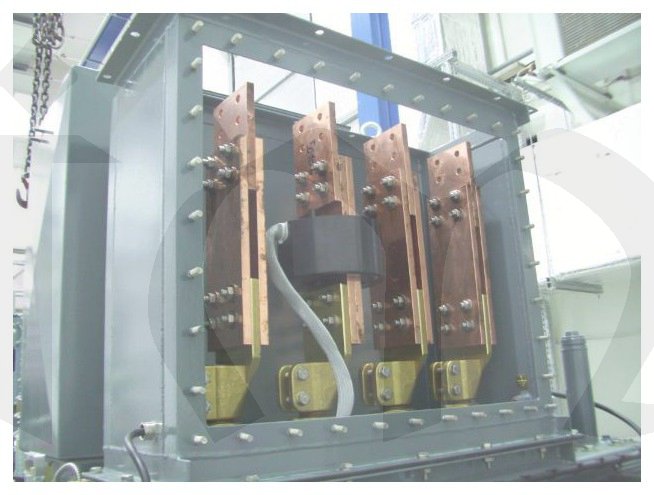

• transformátory jsou použitelné v prostředí se zvýšeným mechanickým a klimatickým namáháním

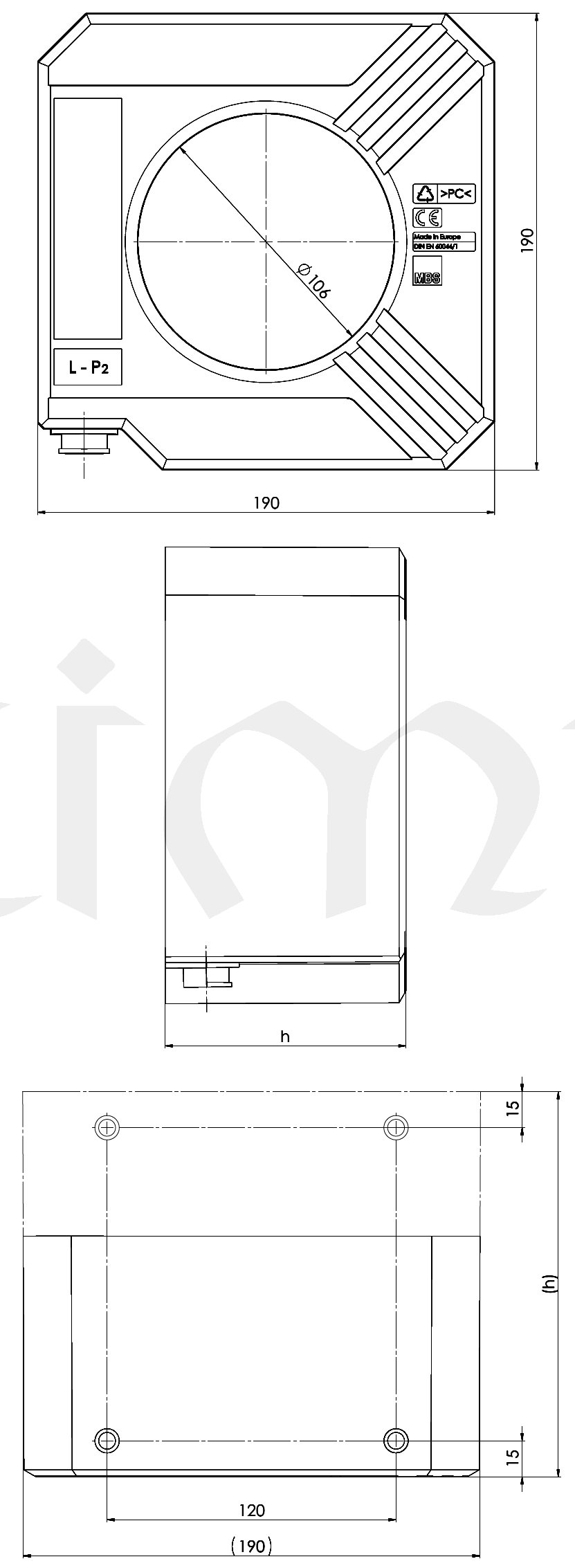

• hloubka kompaktního pouzdra [h] je závislá na počtu a typu vinutí v pouzdru, může být: 50 / 100 / 170 / 214 mm
• připojení sekundárniho obvodu pomocí pružného měděného vodiče s přídavnou textilní izolací o průřezu 4 mm2 a délky 3,6 m ( jiné délky a průřezy jsou možné na vyžádaní ); vliv délky kabelu na měření je zohledněn
• transformátory splňují požadavky IEC 61869/1+2 (dříve IEC 60044-1)
zašlete poptávku Vašich požadovaných parametrů. eximus@eximus.cz
