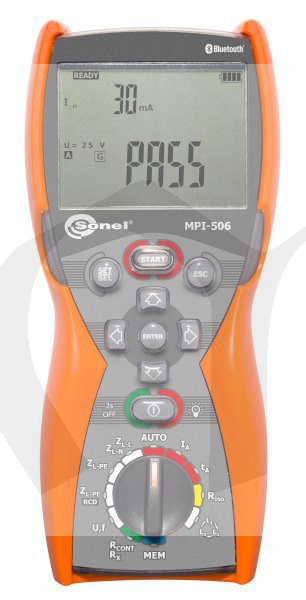

Sdružený revizní přístroj vyhovující normě ČSN EN 61557.
Izolační odpory napětím 100, 250, 500 V do 600 MOhm.
Kompletní test proudových chráničů (AC, A), Imax (RCD) 15mA.
Skutečná impedance ochranné smyčky 180 až 460 V, vnitřní odpor sítě.
Přechodové odpory proudem 200 mA.
Určení sledu fází.
Vnitřní paměť na 990 měření, rozhraní Bluetooth.
Prvotní kalibrační list od výrobce Sonel.
Software Sonel umožňuje přenos naměřených hodnot.
Hmotnost 2,2 kg.
• automatické blokování při přítomnosti napětí
• měření impedance smyčky Z s bez vybavení chrániče
• měření vnitřního odporu sítě Z I
• testování proudových chráničů A, AC
• měření bez vybavení a s vybavením chrániče
• měření malých odporů proudem 200mA
• kontrola ochranného vodiče a zapojení zásuvky
• měření napětí a kmitočtu určení sledu fází
• vnitřní paměť na 990 měření
• rozhraní Bluetooth pro přenos hodnot do počítače
• software (viz. příslušenství)
Technické údaje:
Zobrazení na multifunkční LCD
Měření izolačního odporu
Automatické blokování při přítomnosti napětí
Rozsah měření 100 kΩ - 600 MOhm rozlišení 1 kOhm - 100 kOhm
Zkušební napětí 100, 250, 500 V DC
Zkušební proud min. 1 mA DC
Měření impedance smyčky (ZL-PE, ZL-N + ZL-L)
ZL-PE 15 mA (bez vybavení RCD) vyšší proud s vybavením RCD
Napětí instalace 180 - 460 V
Kmitočet instalace 45 - 65 Hz
Rozsah měření 0,01 - 1 Ohm
Rozlišení max. 0,01
Přesnost ±(6%MH + 5)
Výpočet zkratového proudu
Rozsah měření 0,055 A - 40,00 kA rozlišení 0,001
Měření a testování proudových chráničů (EN 61557)
Typ chrániče AC, A
Testování chrániče s vybavením a bez vybavení
Měření dotykového napětí
Měření doby vybavení
Měření vybavovacího proudu
Měření odporu uzemnění
Nastavení průběhu testovacího proudu
Měření dotykového napětí
Napětí instalace 100 - 440 V
Kmitočet instalace 45,0 - 65,0 Hz ±(0,1%+1)
Rozlišení 0,1 V
Měření vybavovacího času
Impulzní režim 5,0 - 500 ms
Postupně narůstající In 10 - 200 ms
Proudové chrániče In: 10, 30, 100, 300, 500, 1000 mA
Měření vybavovacího proudu
Měřicí proud 1/2xIn, 1xIN, 2xIn, 5xIn
Jmenovitý proud 10, 30, 100, 300, 500, 1000 mA
Měření malých odporů
Rozsah měření 0,00 - 19,99 Ohm rozlišení 0,01 Ohm
20,0 - 199,9 Ohm 0,1 Ohm
200 - 400 Ohm 1 Ohm
přesnost +/-(2% + 3D) , měřicí proud 200mA, Kompenzace měřících kabelů
Měření AC / DC napětí
Rozsah měření 0,1 - 440 V rozlišení 0,1 - 1 V přesnost ±(2,0 %+ 2)
Určení sledu fází
Rozsah měření 100 - 440 V
Komunikace s počítačem
Vnitřní paměť 990 měření
Rozhraní Bluetooth
Software Sonel Reader SW
Obecné informace
Napájecí napětí LR6 alkalické bateri nebo -AA - 4 x 1,5V (akumulátory NiMH)
Stupeň krytí IP 67
Rozměry 220 x 98 x 58 mm
Hmotnost 0,8 kg (s bateriemi)
