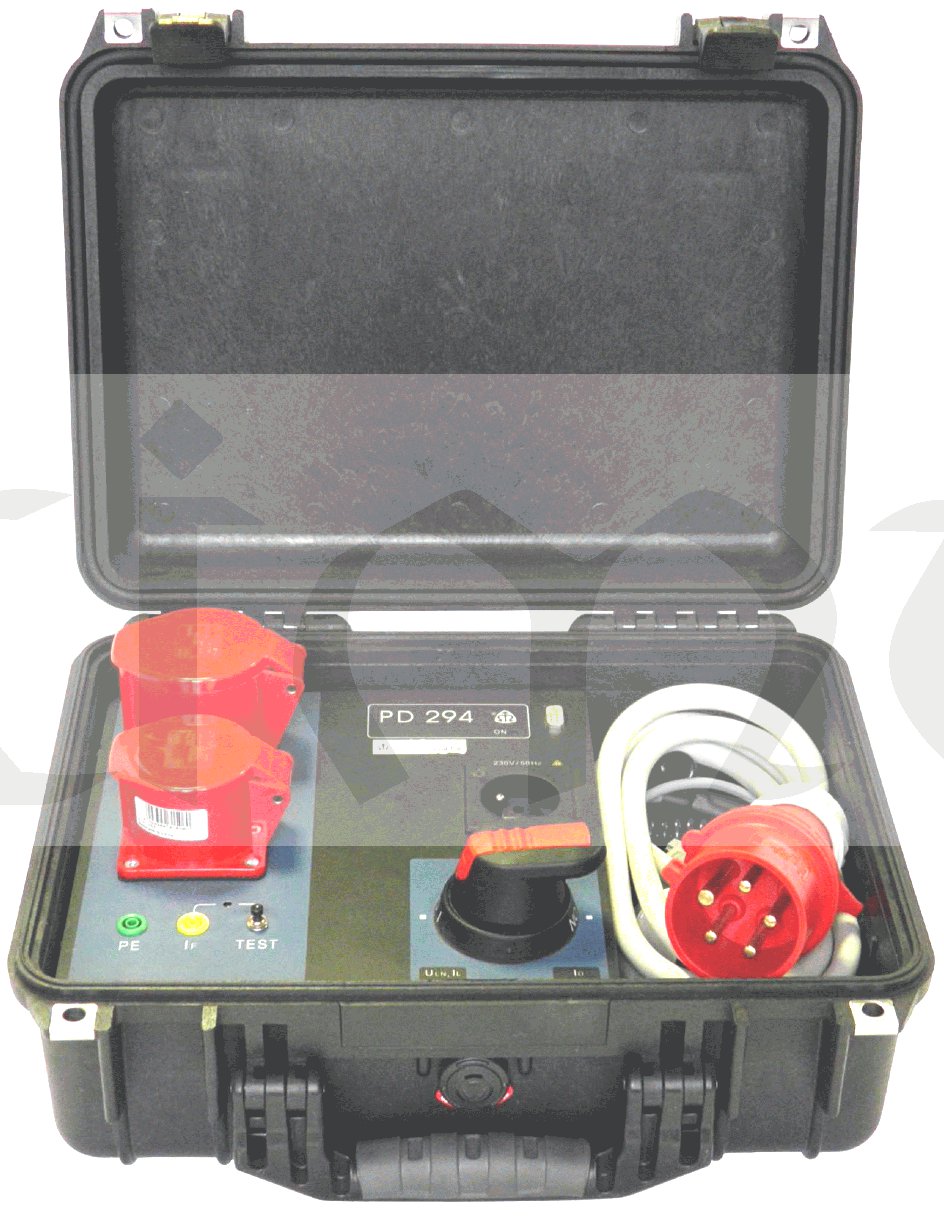

Přístroj pro revize třífázových elektrických spotřebičů. Přístroj PD 294 je konstruován v odolném uzavíratelném plastovém kufru. Je vybaven pevnou napájecí šňůrou s třífázovou 5-kolíkovou vidlicí 32A. K přístroji PU 294 DELTA jepřipojen pomocí kabelu QD294. Dále má pevný kabel s jednofázovou vidlicí pro připojení do měřicí zásuvky PU 294DELTA při měření izolačních odporů RISO, odporu ochrannéhovodiče RPE a náhradního unikajícího proudu ID. Jednofázová zásuvka je určena pro napájení PU 294DELTA, avšak pouze tehdy, je-li přístroj PD294 připojen k třífazovésíti se středním vodičem. Vidlice i kabely jsou při přepravě uloženy v úložném prostoru uzavřeného kufru. Naměřené HODNOTY se zobrazují na displeji PU 294DELTA.
Přístrojem PD 294 připojeným k PU 294 DELTA lze měřit:
- proud ochranným vodičem IPE
- rozdílový proud IΔ
- dotykový proud IF
- fázová napětí jednotlivých fází
- proudy jednotlivých fází odebírané měřeným spotřebičem
- činný příkon P, zdánlivý příkon S a účiník cos? měřeného spotřebiče
- izolační odpory RISO
- odpor ochranného vodiče RPE
- náhradní unikající proud ID
Technické parametry:
- Síťové napětí ULN: 190V až 255V ± (1%MH + 10D)
- Odebíraný fázový proud IL: 0,5 až 24A ± (3%MH + 0,3A)
- Činný příkon P (1fáze): (200 až 6000) W ± (5%MH +100W)
- Zdánlivý příkon S (1fáze): (200 až 6000) VA ± (5%MH +100VA)
- Účiník cosφ: (0,50 až 1,00) ± 0,10
- Proud ochranným vodičem IPE: (0 až 19,99) mA ± 0,40mA
- Rozdílový proud IA: (0 až 19,99) mA ±0,40mA
- Dotykový proud IF: (0 až 3,999) mA ±0,40mA
- Náhradní unikající proud ID: dle PU294 DELTA
- Izolační odpor RISO: 20Mohm / 500V
- Odpor ochranného vodiče RPE: dle PU294 DELTA
- Hmotnost: cca 5kg
- Provozní teplota: 23°C ±2°C
- Napájení: 3x230 V ±2%
- Rozměry: 406 x 330 x 174 mm
