Sada adaptérů ATP pro automatické testování prodlužovacích přívodů ve spojení s přístrojem REVEXmax umožňuje měřit odpor všech vodičů prodlužovacích přívodů. Hlavní výhodou je použití v případech, kdy nelze jednoduchým způsobem přemístit oba konce prodlužovacího přívodu k měřicímu přístroji.
Určeno výhradně pro použití s přístrojem REVEXmax.
Není určeno pro připojení k napájecí síti 230 V.

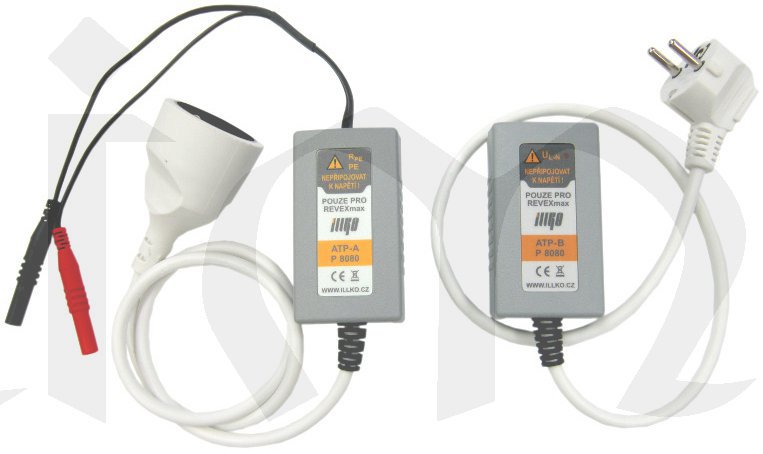

Sada adaptérů pro automatické testování prodlužovacích přívodů se skládá ze 2 adaptérů:
- ATP-A – připojuje se k měřicímu přístroji a k prodlužovacímu přívodu
- ATP-B – připojuje se pouze k prodlužovacímu přívodu
Technické parametry:
| Rozměry plastové skříňky | 90 x 60 x 32 mm |
| Rozsah skladovacích teplot | -10 °C ÷ 50 °C |
| Relativní vlhkost | max. 75% |
| Teplotní odolnost pouzdra | 70 °C |
Rozsah dodávky:
- Adaptér ATP-A
- Adaptér ATP-B
- Návod
Při revizích elektrických spotřebičů především v kancelářských prostorách se lze často setkat s prodlužovacími přívody umístěnými za nábytkem, v lištách nebo i jiným způsobem zafixovanými na určitém místě, takže pro revizního technika nastává problém, jak prověřit odpor jeho vodičů, pokud nemá přístup k oběma koncům prodlužovačky současně. Přitom právě tyto prodlužovačky s sebou nesou potenciální možnost vzniku požáru. Vadný kontakt některého z pracovních vodičů se může začít nebezpečně zahřívat, pokud se náhle zvýší jejich proudové zatížení připojením spotřebiče s vyšším příkonem (např. elektrického topidla) nebo více spotřebičů napojených k němu prostřednictvím dalšího prodlužovacího přívodu.

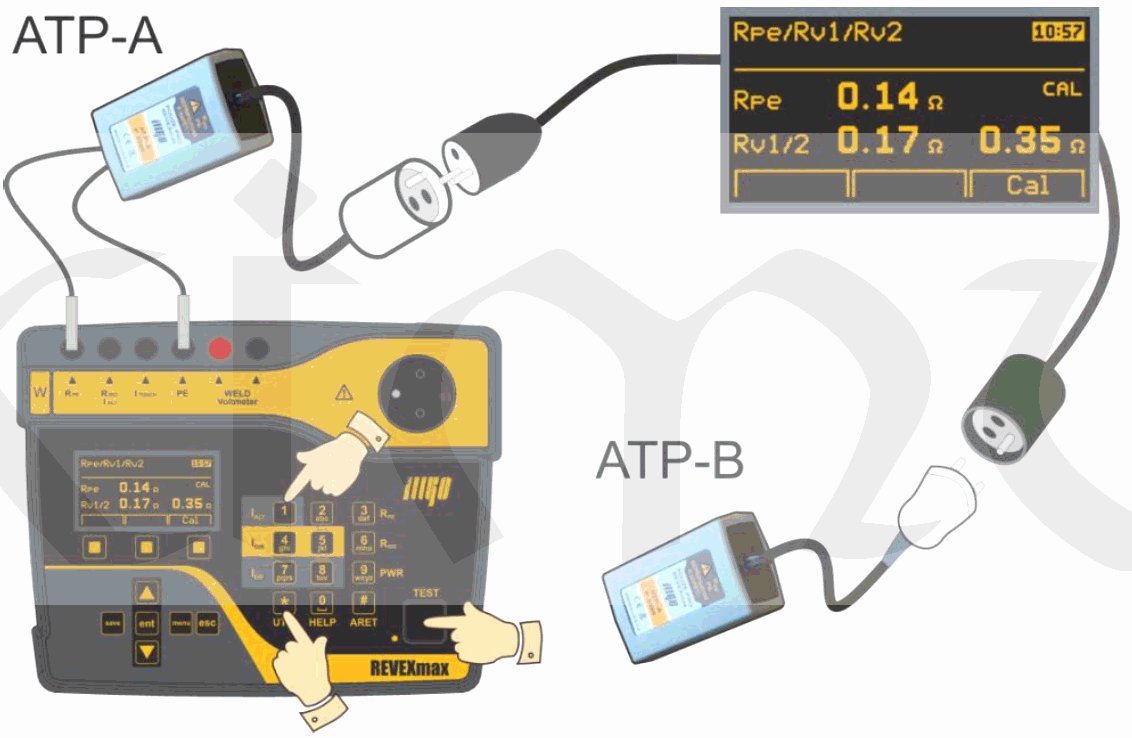

Adaptér ATP (P-8080) se sestává ze dvou částí. Přes ATP-A se k měřicímu přístroji REVEXmax připojí vidlice kontrolovaného prodlužovacího přívodu, na jehož druhém konci je do zásuvky zapojen ATP-B. Přístroj pak automaticky proměří odpory všech tří vodičů prodlužovacího přívodu a zobrazí je na displeji viz.obr.
Odpor PE vodiče musí odpovídat požadavkům kap.6.4.3 normy. Odpory pracovních vodičů by pak měly mít velmi podobné odpory. Vyšší odpor některého z nich svědčí o vadném spoji, který může být příčinou vzniku požáru, jak bylo popsáno výše.
