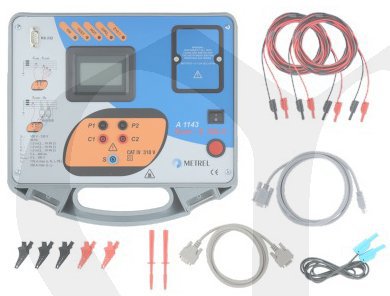

A 1143 = Euro Z 290A velmi přesný digitální měřič impedance smyčky a sítě.
Přístrojem lze měřit:
- Skutečnou impedanci smyčky s rozlišením 0,1 mΩ
- Skutečnou impedanci sítě s rozlišením 0,1 mΩ
- Zkratový proud
- Dotykové napětí při zkratovém proudu
- Napětí sítě
Další vlastnosti:
- Možnost samostatného provozu
- Možnost propojení s přístroji:
- Eurotest 61557 (musí obsahovat firmware 4.3 a vyšší)
- EurotestAT (musí obsahovat firmware 1.63 a vyšší)
- EurotestXA (musí obsahovat firmware 1.63 a vyšší)
- MultiservicerXA
Skutečná impedance smyčky a sítě
| Rozsah měření / pracovní chyba měření |
0,0 ÷ 199,9 mΩ / ± (7% z MH + 3 mΩ)* 200 ÷ 1999 mΩ / ± (7% z MH + 3 mΩ)* 2,00 ÷ 19,99 Ω ± (7% z MH + 0,01 Ω)* |
| Jmenovitý rozsah dle ČSNEN61557 | 13,1 mΩ ÷ 19,99 Ω |
| Rozsah napětí | 90 ÷ 530 V / 50 Hz |
| Měřicí proud při napětí 230 V / 400V | 154 A / 267 A (10 ms) |
Dotykové napětí při zkratovém proudu
| Rozsah měření | 0 ÷ 100 V |
| Základní chyba měření | ± (10% z MH + 3 D)* |
| Pracovní chyba měření | ± (12% z MH + 4 D)* |
Všeobecně:
| Napájení | 4 x1,5V alkalická baterie C, typ IEC LR14 |
| Třída ochrany | II (dvojitá izolace) |
| Kategorie přepětí | CAT IV / 310 V |
| Stupeň znečištění | 2 |
| Krytí | IP 40 |
| Rozměry | 335 mm x 160 mm x 335 mm |
| Hmotnost | asi 5,0 kg |
* MH značí měřenou hodnotu, D značí digit

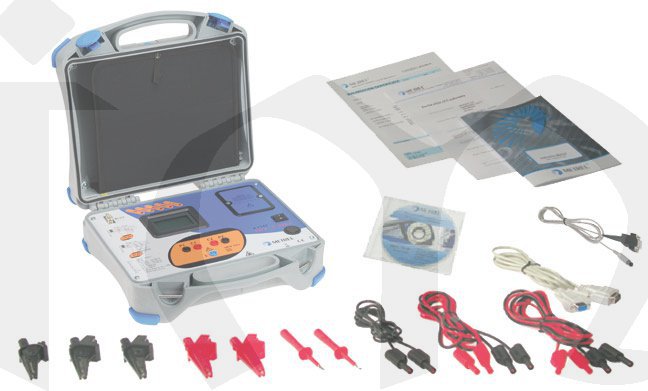

- Rozsah dodávky:
- Přístroj Euro Z 290 A - A1143
- Měřicí kabel dvouvodičový 2 ks
- Měřicí vodič 1 ks
- Krokosvorka, 5 ks
- Měřicí hrot, 2 ks
- Kabel RS232 (9 pinů- 9 pinů), kabel RS232 (9 pinů - PS/2)
- Návod k používání
- Kalibrační list
- Záruční list
Ukončena výroba nahrazuje Z440V - zde v odkazu po prokliknutí
