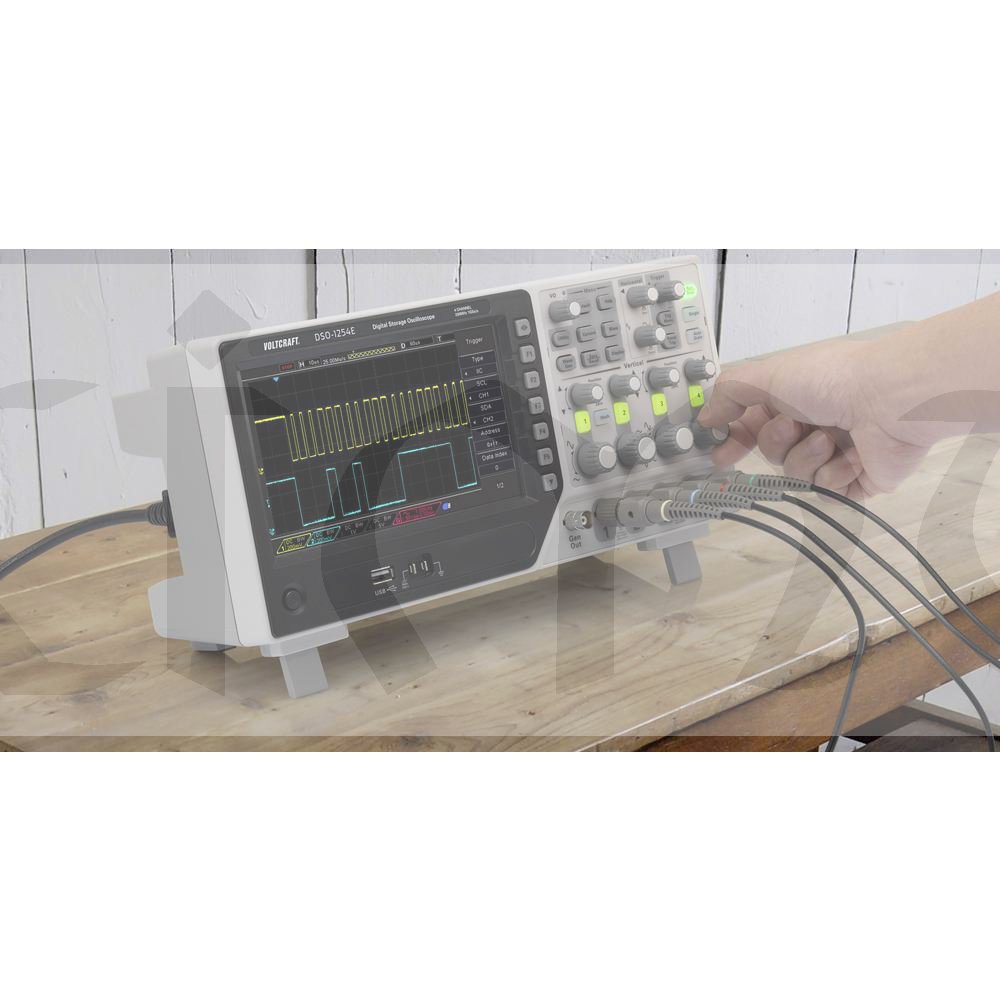

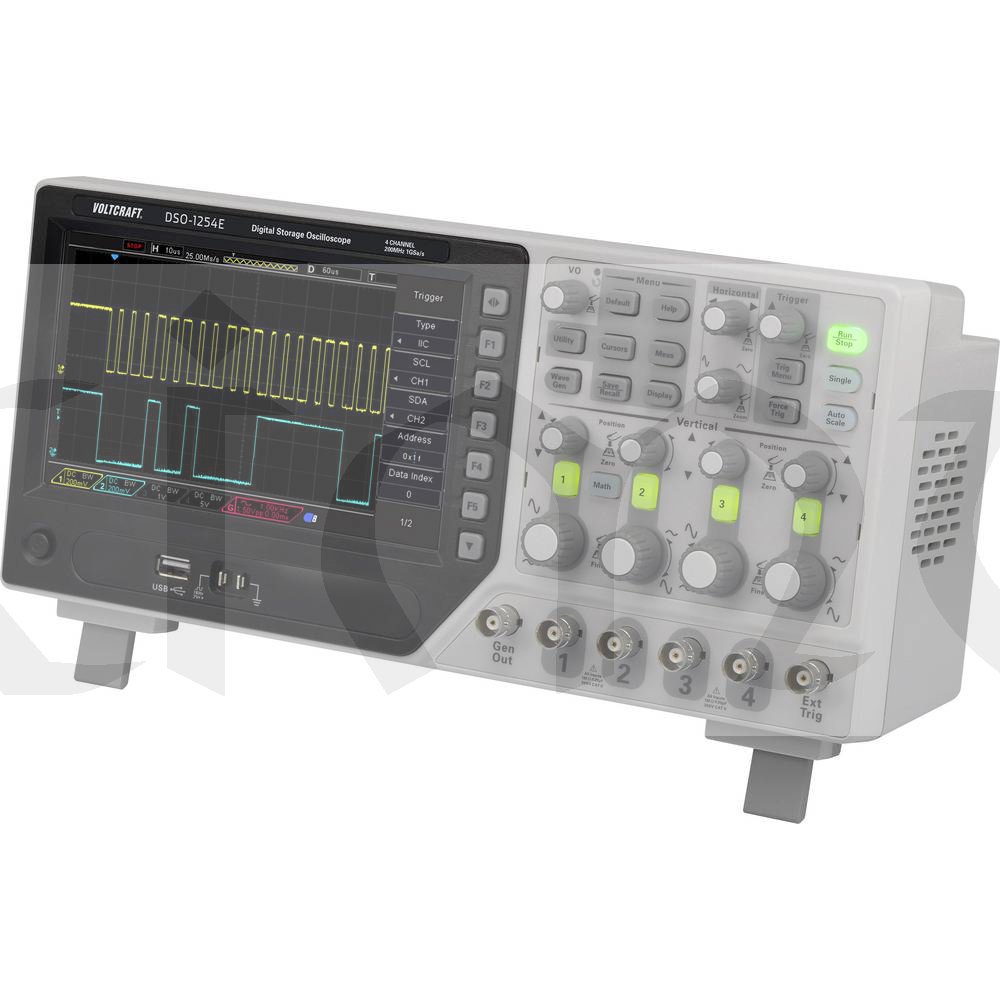

Základní model v oblasti digitálních paměťových osciloskopů. Přístroj disponuje 4 kanály s šířkou pásma 200 MHz a vzorkovací frekvencí v reálném čase max 1 GSa/s. Hloubka paměti činí 64 kpts, při použití jednoho kanálu pak až 1 Mpts. Barevný displej s úhlopříčkou 17,7 cm (7") je velmi dobře čitelný a nabízí rozlišení 800 x 480 pixelů. V kombinaci s rozhraním USB Host k ukládání dat na volitelný USB flash disk je digitální osciloskop DSO-1204F takřka bezkonkurenční volbou. Jeho výbavu skvěle doplňují automatické měřicí funkce včetně FFT, rozsáhlé možnosti spouštění, vícejazyčné menu a software, který je součástí dodávky.
Integrovaný generátor funkcí
V osciloskopu je zabudován generátor funkcí, takže nemusíte pořizovat žádné další zařízení. Signály je možné přivádět do testovacího obvodu a ihned snímat pomocí osciloskopu. Generátor funkcí může vytvářet různé průběhy signálu křivek, jako např. sinus (až 25 MHz), obdélník (až 10 MHz), rampa (až 1 MHz) nebo EXP (nárůst/pokles až 5 MHz).
Kalibrace podle továrního standardu: V rámci zajištění kvality se při výrobě měřicího přístroje provádí tovární kalibrace. Ta dostačuje pro všeobecná měření a zajišťuje dodržení tolerančních limitů uvedených v technických datech. K výrobku není vydáván certifikát.
Vybavení
Šířka pásma 200 MHz
4 kanály
USB rozhraní pro přenos dat
Vestavěný generátor funkcí
Barevný TFT displej s úhlopříčkou 17,7 cm (7")
Integrovaná nápověda

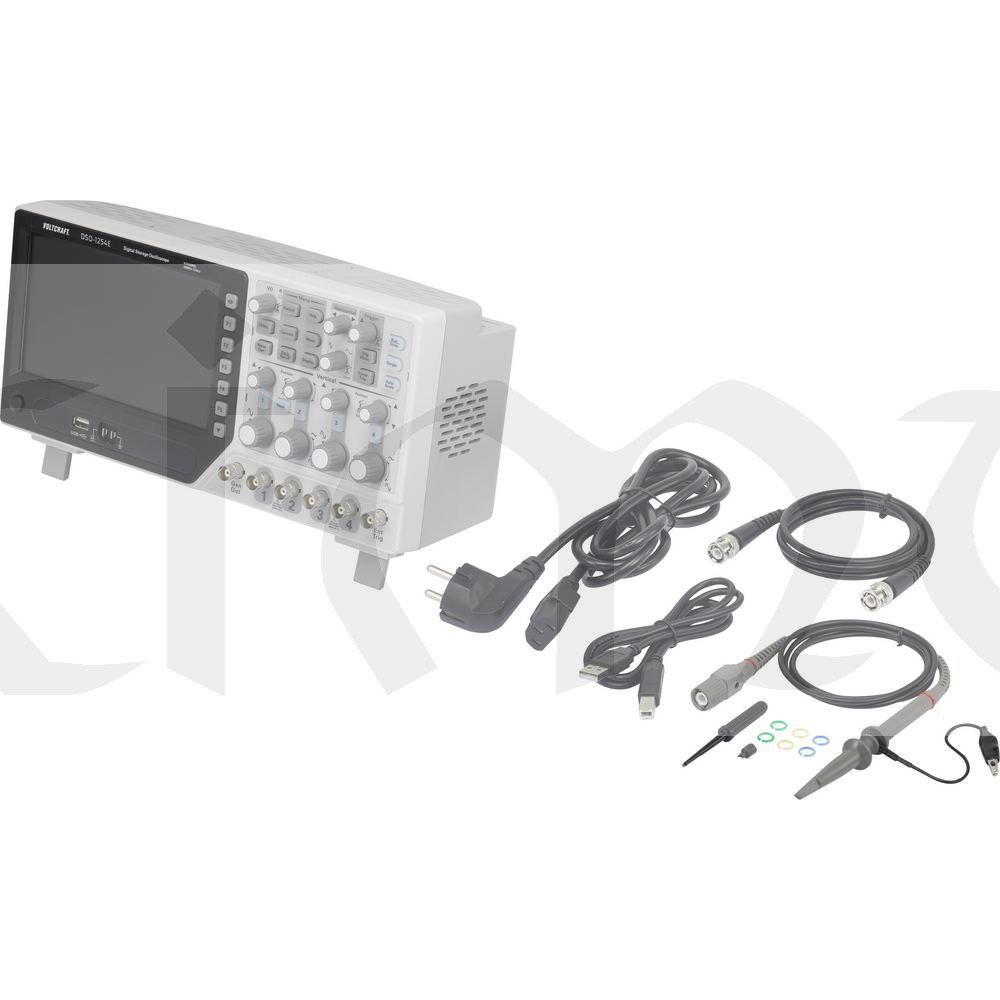

Rozsah dodávky
Digitální paměťový osciloskop
4x měřicí sonda
Kabel USB
Napájecí kabel
Kabel BNC
CD se softwarem
