Síťové zdroje napětí

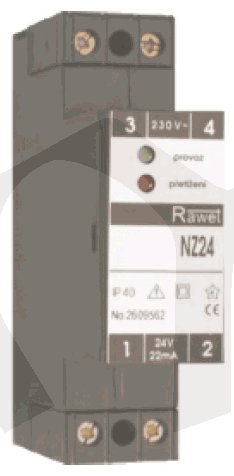

Zdroje s transformátorem jsou určeny pro napájení převodníků, galvanických oddělovacích jednotek, stonkových teploměrů s převodníkem a jiných zařízení v průmyslu. Montuje se do rozvaděčů na standardní lištu pro elektrické instalace DIN 35.
Typové zkoušky:
Základní typová zkouška: dle ČSN EN 60770-1
EMC: dle ČSN EN 61326-1
Bezpečnost: posouzena dle ČSN EN 61010-1
Připojení:
Do svorek lze připojit vodiče do průřezu 2,5mm2.
Doporučujeme použít kabel s průřezem žíly od 0,5mm2
Elektrické parametry přístroje:
|
Typ |
NZ 124 |
NZ 224 |
|
napájecí napětí |
230V AC ± 10% ( 45 – 65 Hz ) |
230V AC ± 10% ( 45 – 65 Hz ) |
|
výstupní napětí |
24V DC, ±5% |
24V DC, ±5% |
|
výstupní výkon |
0,5VA (22mA) |
5VA (200mA) |
|
příkon |
1VA |
8VA |
|
jištění |
trafo s teplotní pojistkou elektronická pojistka |
trafo s vratnou teplotní pojistkou |
|
signalizace funkce |
zelená LED dioda |
zelená LED dioda |
|
signalizace přetížení |
červená LED dioda |
není |
|
rozsah pracovních teplot |
- 25 až + 60?°C |
|
|
stupeň krytí |
skříň IP40, svorkovnice IP10 |
|
|
prostředí |
stupeň znečistění 2, kategorie přepětí v instalaci III |
|
|
význam svorek: 230V AC 24V DC |
3, 4 1- 2+ |
1, 2 3, 4, 5 - 6, 7, 8 + |
