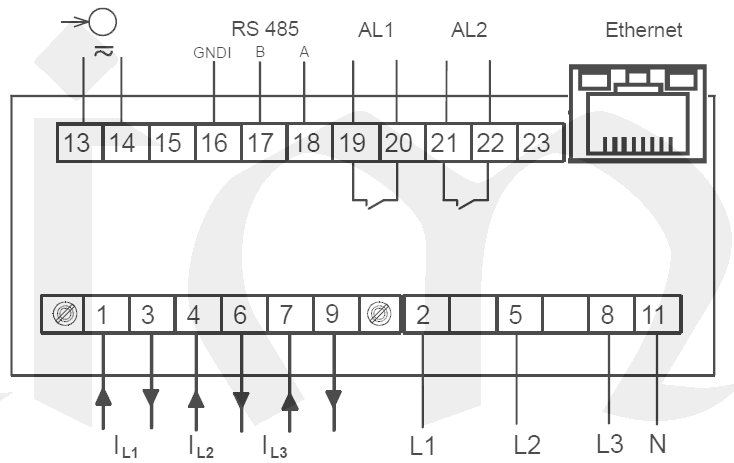

Určeno pro přímé (do 63 A) nebo nepřímé měření ve 3fázových 4vodičových / 3vodičových symetrických a nesymetrických systémech.
- Měření a záznam až 54 parametrů elektrické sítě v 1fázových 2vodičových nebo 3fázových 3 nebo 4vodičových symetrických i nesymetrických systémech.
- Harmonické až 63. pro proud a napětí
- Podsvícená LCD obrazovka, plně konfigurovatelná uživatelem
22 stránek, po 3 parametrech
1 stránka s prezentací harmonických
- Zobrazení zahrnují hodnoty naprogramovaných poměrů
- Paměť minimálních a maximálních hodnot.
- 2 konfigurovatelné alarm-relé výstupy.
Režim kontrolního relé pro poplachové výstupy - doplňková funkce
Pro aktivaci funkce si prosím objednejte příslušný licenční klíč - podrobnosti v objednávkovém kódu.
Funkci lze aktivovat také na zařízeních, která byla již na zařízení nainstalována po upgradu software.
- Režim dohledového relé umožňuje detekci následujících událostí:
pokles nebo růst napětí
aktuální pokles nebo růst
výpadek fáze
proudová nebo napěťová nevyváženost
sled fází
- Uživatel může zadat:
prahové hodnoty sledovaných událostí
monitorování fázového relé
paměť stavu relé
zpoždění zapnutí / vypnutí relé
stav relé po výskytu události.
Volitelně: s přídavným modulem analogových výstupů - typ S4AO (4 proudové nebo napěťové výstupy)

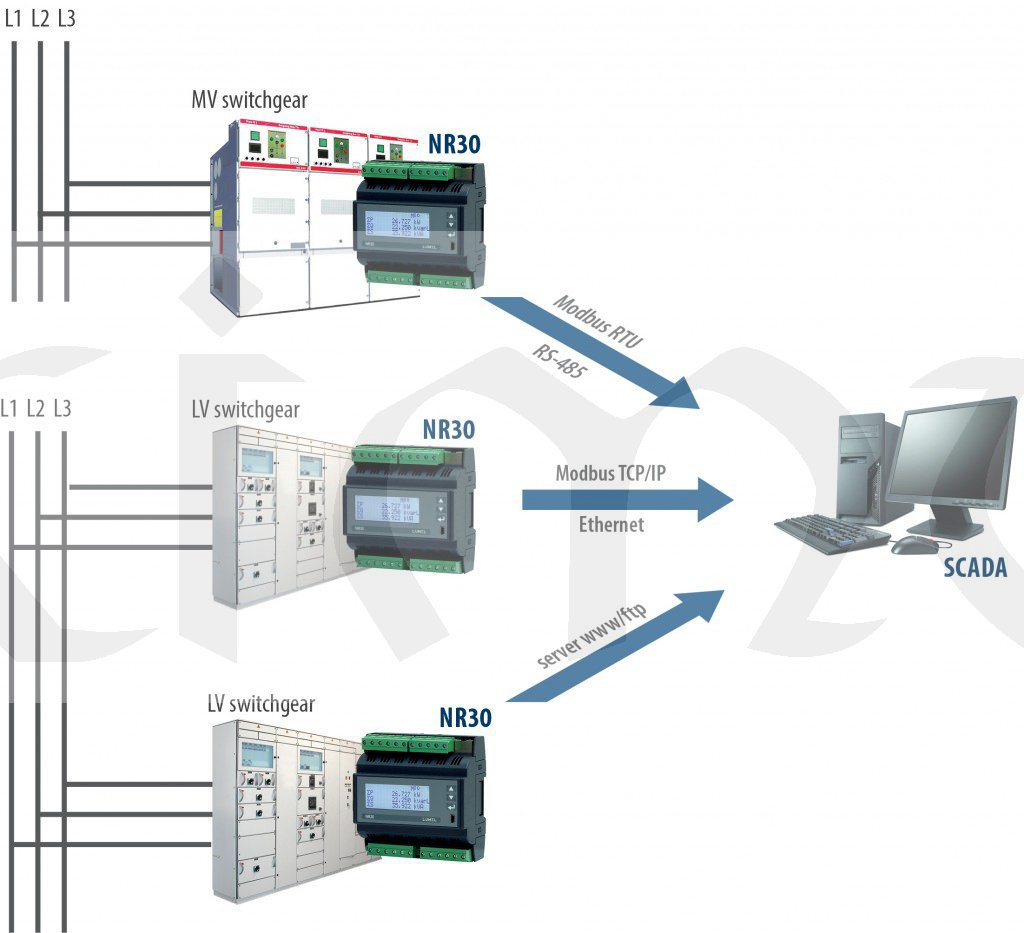

- Digitální výstup RS-485 - protokol MODBUS
- Záznam až 32 měřených parametrů do interní paměti 8 GB
- Moderní a uživatelsky přívětivé ethernetové rozhraní 10/100 BASE-T:
protokol: MODBUS TCP / IP, HTTP, FTP,
služby: www server, ftp server, DHCP klient
protokol: MQTT - doplňková funkce
Aby byl protokol aktivní, objednejte si prosím příslušný licenční klíč - podrobnosti v objednávkovém kódu.
Protokol lze také aktivovat na zařízeních, která byla již nainstalována v zařízení po upgradu software.
- Široký rozsah napájecího napětí
85..253 V a.c. nebo 90..300 V d.c.
20..40 V a.c nebo 20..60 V d.c.
- Programování parametrů pomocí bezplatného softwaru eCon.
- Záložní baterie RTC.
- Moderní design umožňuje instalaci měřiče v modulárním rozváděči podle EN 62208 (měřič má šířku 6 modulů) na 35 mm lištu,
- Vnější rozměry: 105 x 110 x 60 mm.
