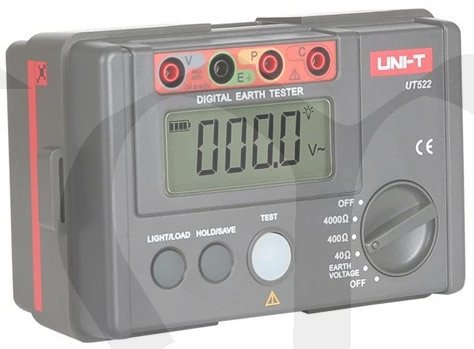

Tester zemního odporu UT522

Přístroj UT-522 od výrobce UNI-T je zařízení navržené pro měření odporů zemničů a napěťových potenciálů na nich, s pomocnými zemnicími elektrodami.
Tester je navržen s inteligentním digitálním mikroprocesorem, který pomáhá získat vysokou přesnost a spolehlivost. Je určen pro měření zemnicích soustav v elektrárnách, energetických a telekomunikačních rozvodech a pro kontrolu zemnicího odpor hromosvodů. Nabízí dvouvodičové a třívodičové měření zemního odporu zemniče pomocí pomocného napětí až 50V/820Hz generovaného přístrojem. Hodnotu zemního odporu určuje v rozsahu 0 Ω až 4000 Ω, ve třech podrozsazích. Je možné taky měřit napětí na zemniči, nebo mezi jednotlivými zemniči objektu, v rozsahu 0 až 400 V. Zařízení je lehké a designem přizpůsobeno pro práci ve venkovním prostředí.

V příslušenství jsou kabely pro standardní třívodičové měření (zelený délky 5m, žlutý délky 10m, červený délky 20m), jednoduché testovací kabely pro dvouvodičové měření, 2ks pomocných zemnicích elektrod.
Naměřené hodnoty se zobrazují na čtyřmístném podsvětleném displeji LCD a 20 sad naměřených hodnot je možné uložit do vnitřní paměti a později je vyvolat. Napájení přístroje je ze šesti tužkových alkalických baterií 1,5V. Přístroj má dvojitou izolaci s odporem izolace nad 20MΩ mezi měřenými obvody a obalem zařízení. Při měření zemního napětí je ochrana proti přetížení 30 sek pro napětí až 600 V/AC a při měření zemního odporu je ochrana proti přetížení 10 sek pro napětí až 200 V/AC. Zařízení je vyrobeno podle bezpečnostních standardů: IEC 61010-1 CATIII 600V; IEC 61557-1,5; IEC 61010-2-31.


Parametry produktu :
- rozsah měření zemního odporu zemniče: 0 až 4000Ω
- rozsah měření AC napětí na zemniči: 0 až 400 V
- čtyřmístný podsvětlený displej s rozměry: 70,6 mm x 34 mm
- dvou a tří vodičové měření zemničů
- indikace špatného připojení kabelů k elektrodám
- indikace hodnot mimo rozsah displeje
- napájení: 6 ks tužkových alkalických baterií 1,5V (AA)
- indikace stavu baterie

Technické parametry :
- měření zemního odporu: rozsah // přesnost
0 až 40Ω // ±(2%+20)
0 až 400Ω // ± (2%+3)
0 až 4000Ω // ±(2%+3)
- ruční volba odporového rozsahu
- měření AC napětí na zemniči // přesnost 0 až 400 V/50 Hz/60 Hz // ±(1%+6D)
- displej: čtyřmístný LCD podsvětlený s rozměry 70,6 mm x 34 mm
- pozastavení dat (HOLD): ano
- ukládání dat do interní paměti: ano, až 20 sad měření
- přesné třívodičové a dvouvodičové měření
- frekvence testovacího signálu: cca 820 Hz, při proudu cca 3,2 mA na rozsahu 40Ω
- indikace špatného připojení k terminálu C nebo E při měření odporu uzemnění
- napájení: 6ks alkalické baterie 1,5 V/AA (LR6)
- automatické vypnutí při nečinnosti: ano, po cca 10 minutách
- indikace vybité baterie: ano
- pracovní podmínky: teplota okolí: +5...+40°C, relativní vlhkost: do80% relativní vlhkosti (bez kondenzace)
- skladovací podmínky: teplota okolí: -20...+60°C, relativní vlhkost: do 80% relativní vlhkosti (bez kondenzace)
- nadmořská výška: ?2000 m
- čistá hmotnost výrobku: 560 g
- velikost výrobku: 160 x 100 x 70,5 mm
- barva výrobku: červená a šedá


Obsah individuálního balení :

- tester UT 522: 1 ks

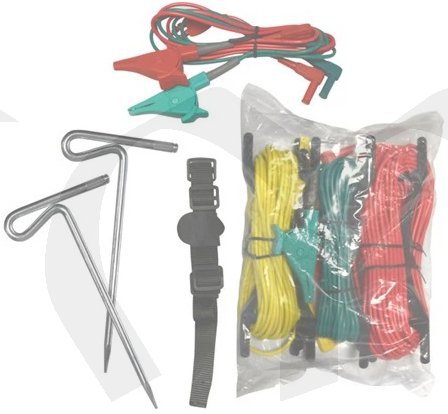

- testovací kabely pro standardní třívodičové měření s krokosvorkami (zelený délky 5m, žlutý délky 10m, červený délky 20m): po jednom kusu
- testovací kabely pro dvouvodičové měření s krokosvorkami: 1pár
- pomocné zemnicí elektrody: 2ks
- baterie 1,5 V/AA (LR6): 6ks
- anglický, český, slovenský návod: 1ks
