MI-3242 MicroOhm 2A je kompaktní mikroohmmetr od firmy Metrel. Umožňuje obousměrná měření malých odporů v rozsahu 1 μΩ ~ 199,9 Ω, s rozlišením 1 μΩ a přesností 0,25 %, proudem až 2A.
Přístroj má vestavěnou ochranu obvodů proti nechtěnému připojení na síťové napětí, funkci detekce a odmítnutí 50 Hz / 60 Hz zvlnění, možnost nastavení horního a dolního limitu s pohodlným vyhodnocením "vyhověl / nevyhověl".
MI 3242 MicroOhm 2A má bateriové napájení, vnitřní paměť až na 1500 výsledků měření včetně časového razítka.
Dodávaný software PC SW HVLink PRO umožňuje naměřené hodnoty stahovat do počítače, vyhodnocovat, vytvářet zprávy, tisknout apod.
Přístroj nabízí i režim měření v induktivním režimu - vhodné pro měření odporu vinutí motorů, generátorů, transformátorů, tlumivek apod.
V režimu měření odporu je vhodný příkladem použití např. kontrola přechodového odporu spínačů, jističů, konektorů, sběrnic apod.
MI 3242 MicroOhm 2A měří i napětí do 550 V a frekvenci do 100 Hz.
Přístroj má grafický displej s podsvícením a s rozlišením 128 x 64 bodů, komunikační rozhraní RS232/USB, rozměry 140x 80x230 mm a hmotnost 0,8 kg.
Měření velmi malých odporů čtyřvodičovou metodou
- široký rozsah měření (1 μΩ až 199,9 Ω)
- volitelný měřicí proud (10mA, 100mA, 2A)
- automatická teplotní kompenzace EMF
- potlačení šumu (50/60 Hz)
- měření DC proudem oběma polaritami proudu
Další vlastnosti:
- možnost nastavení mezí Hi/Lo
- čtyři měřicí režimy (jednoduchý, spojitý, automatický, indukční)
- vysoké rozlišení při měření
- 24-bit Σ-Δ ADC
- komunikace přes USB a RS232
- měření TRMS napětí a kmitočtu

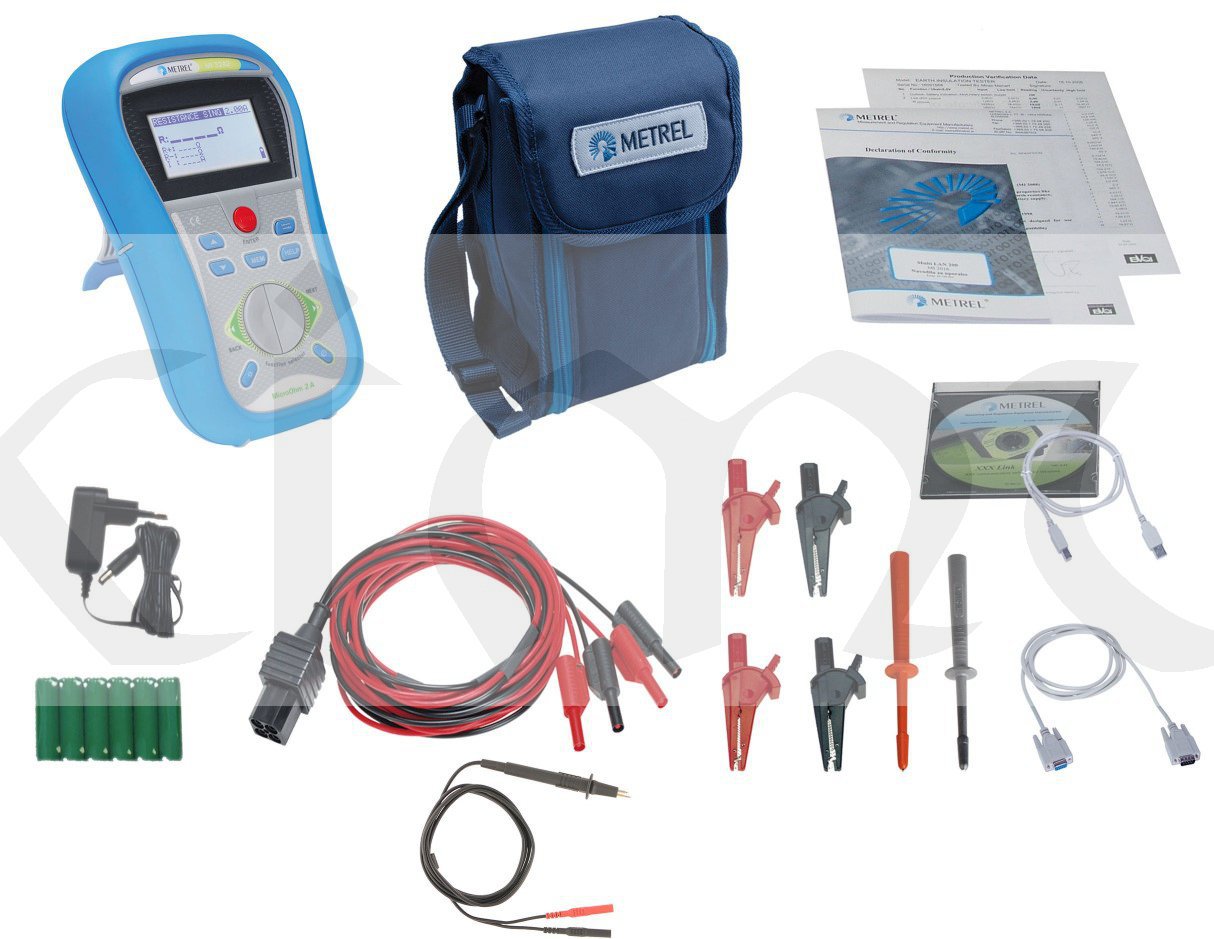

Rozsah dodávky:
Přístroj MicroOhm2A - MI3242

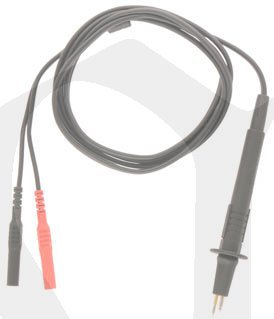

Měřicí kabel se sondou (Kelvinovo zapojení) 1ks
Testovací kabel 4-vodičový, 2,5m, 1kus (černá, červená)
Krokosvorka, černá, 2kusy
Krokosvorka, červená, 2kusy
Měřicí hrot, černý, 1kus
Měřicí hrot, červený, 1kus
Textilní brašna NiMH akumulátor AA, 6ks
Dobíjecí adaptér Kabel RS232 - PS/2
Kabel USB PC software HVLink Pro
Návod k používání přístroje v češtině
Kalibrační list
Záruční list
Kartonový obal
Měření přechodových odporů:
| Měřicí proud | Rozsah měřeného odporu | Rozlišení | Přesnost |
| 2 A | 0,000 ... 9,999 mΩ | 1 μΩ | ±(0,25 % MH + 2 D) * |
| 10,00 ... 99,99 mΩ | 10 μΩ | ||
| 100,0 ... 999,9 mΩ | 100 μΩ | ||
| 100 mA | 0,00 ... 99,99 mΩ | 10 μΩ | |
| 100,0 ... 999,9 mΩ | 100 μΩ | ||
| 1,000 ... 9,999 Ω | 1 mΩ | ||
| 10,00 ... 19,99 Ω | 10 mΩ | ||
| 10 mA | 0,0 ... 999,9 mΩ | 100 μΩ | |
| 1,000 ... 9,999 Ω | 1 mΩ | ||
| 10,00 ... 99,99 Ω | 10 mΩ | ||
| 100,0 ... 199,9 Ω | 100 mΩ |
Přesnost měřicího proudu: 10 % (vyhlazený DC proud)
Doba měření: cca 1s (jednoduchý režim)
Metoda měření: čtyřvodičové měření odporu
Napětí na výstupu: max. 9 V DC
Max. odpor vodičů proudového obvodu: 100 mΩ
Potlačení šumu (50/60Hz):
| Měřicí proud | Max. šum | Dodatečná chyba |
| 2 A | 1,4 ARMS (Rx < 500 mΩ) | ≤ 0,5 % MH * |
| 100 mA | 70 mARMS (Rx < 10 Ω) | |
| 10 mA | 7 mARMS (Rx < 100 Ω) |
Měření napětí:
| Rozsah měření (V) | Rozlišení (V) | Přesnost |
| 0,0 - 49,9 | 0,1 | ±(2 % MH + 2 D) * |
| 50 - 550 | 1 |
Metoda měření napětí: TRMS
Jmenovitý rozsah kmitočtu: 0 Hz, 14 - 500 Hz
Měření kmitočtu:
| Rozsah měření (Hz) | Rozlišení (Hz) | Přesnost |
| 10,0 - 99,9 | 0,1 | ±(0,2 % MH + 1 D) * |
| 100 - 500 | 1 |
Jmenovitý rozsah napětí: 10 - 550 V
Pozn.: * MH značí měřenou hodnotu, D značí digit
Všeobecně:
| Napájení: |
6 ks AA alkalická baterie 1,5 V nebo NiMH akumulátor 1,2 V |
| Výdrž baterií | > 800 měření proudem 2 A |
| Napájecí adapter | 12 V ± 10 %, 400 mA |
| Nabíjecí proud | 250 mA |
| Kategorie přepětí | CAT III 600V / CAT IV 300V |
| Třída ochrany | II (dvojitá izolace) |
| Stupeň znečištění | 2 |
| Krytí | IP 40 |
| Zobrazení | LCD 128 x 64 bodů s podsvícením |
| Rozměry (š x v x h) | 140 x 80 x 230 mm |
| Hmotnost | 0,8 kg bez baterií a příslušenství |
| Pracovní teploty | 0 °C - 40 °C |
| Připojení k PC: RS232 | PS/2 zásuvka, 115,2 kbps |
| Připojení k PC: USB | typ B, 256 kbps |
| Paměť | cca 1500 měření |
