TeraOhmXA 5kV - MI3205ST

Metrel MI 3205 ST - TeraOhm XA 5kV je přenosný přístroj napájený z baterií (Li-ion) nebo ze sítě
vyznačující se excelentní IP ochranou (IP65 v uzavřeném stavu a IP54 v otevřeném stavu).
Je určen pro test izolace vysokým napětím až do 5kV.
Byl navržen a zkonstruován na základě bohatých zkušeností s výrobou přístrojů pro tento druh použití.

Digitální měřič izolačního odporu až do 15Tohm
Testovací napětí od 50V do 5kV DC s krokem 50V a 100V
Zkratový proud až 6mA; diagnostický test (PI, DAR, DD); graf vývoje v čase
Step voltage test; programovatelný časovač
Rychlost nabíjení kapacitní zátěže do1,5s / uF při 5kV (automatické vybití po měření)
Měření napětí 5 až 550V TRMS ; měření frekvence 10 až 500Hz
Krytí IP65 (při zavřeném krytu), IP54 (při otevřeném krytu); CAT IV / 600V
Přehledný PC software HVLink PRO; RS232, USB, Bluetooth rozhraní
LCD displej s rozlišením 160 x 116 bodů, s podsvícením
Napájení ze sítě, nebo prostřednictvím vysoce výkonné Li-ion baterie 14,8V / 4,4Ah
Rozměry 345 x 160 x 335mm, hmotnost 6,5kg


TeraOhm 5kV je profesionální diagnostický tester izolace.
Je obzvláště vhodný pro testování izolačního odporu točivých strojů a kabelů, výkonových transformátorů, svodičů přepětí, periodické testování v sériové výrobě, vyhledávání a analýzu poruch izolací apod. Odolná konstrukce (CAT IV) umožňuje použití i v náročných průmyslových podmínkách. TeraOhmXA 5kV je profesionální diagnostický tester izolace. Je obzvláště vhodný pro testování izolačního odporu točivých strojů a kabelů, výkonových transformátorů, svodičů přepětí, periodické testování v sériové výrobě, vyhledávání a analýzu poruch izolací apod. Odolná konstrukce (CAT IV) umožňuje použití i v náročných průmyslových podmínkách.

Použití:
Výkonové transformátory
Měření v distribučních sítích
Test izolace rotačních zařízení a kabelů
Vyhledávání chyb a analýza všech druhů problémů s izolací
Vysokonapěťové generátory
Přepěťové ochrany


Normy:
EMC:
EN 61326 třída A
Bezpečnost:
EN 61010-1 (přístroj)
EN 61010-2-030
EN 61010-2-033
EN 61010-031 (příslušenství)

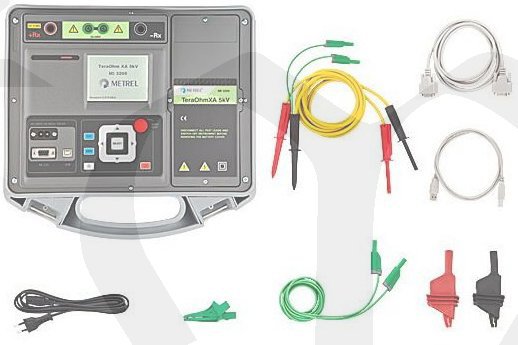

Rozsah dodávky ST - Standardset:
Přístroj MI-3205 TeraOhmXA 5kV
S2036 - vn 10kV krokosvorky červená / černá
vn testovací vodič s hroty stíněný kabel 2m, červený / černý
A1655 - Ochranný testovací vodič zelený 2,5m
Krokosvorka zelená
Síťový kabel
PC SW HVLink PRO s USB a RS232 kabelem
Ochranná taška na příslušenství (namontovaná na pouzdru)
Příručka „Průvodce moderním testováním izolace“ na CD nebo QR kód
Návod k použití na CD nebo QRkód
Kalibrační certifikát
