PU 186 Megmet 2500D
- přístroj pro měření izolačních odporů do 20 Gohm -
Určení:
Měřící přístroj PU 186 Megmet 2500 D slouží k měření izolačních odporů do hodnoty 20 Gohm a odporu ochranného vodiče do 10 ohm. Dále měří stejnosměrná i střídavá napětí do 1000 V. Jmenovitá měřící napětí pro měření izolačních odporů jsou 500, 1000 a 2500 V. Měřící proud při měření ochranného vodiče je min. 200 mA.
Přednosti:
- nezávislost na síťovém napájení
- měření malých odporů do 10 ohm
- číslicové zobrazení měřeného údaje
- indikace podpětí napájecího zdroje
- možnost dobíjení akumulátorů v přístroji
- nízká hmotnost a malé rozměry
- snadná obsluha a minimální údržba
Přístroj odpovídá:
ČSN 61010-1 Zařízení tř. ochr. II.
a) pro napětí 1000 V CAT II
b) pro napětí 600 V CAT III
a požadavkům EMC dle ČSN EN 50081-1 a ČSN EN 50082-2.

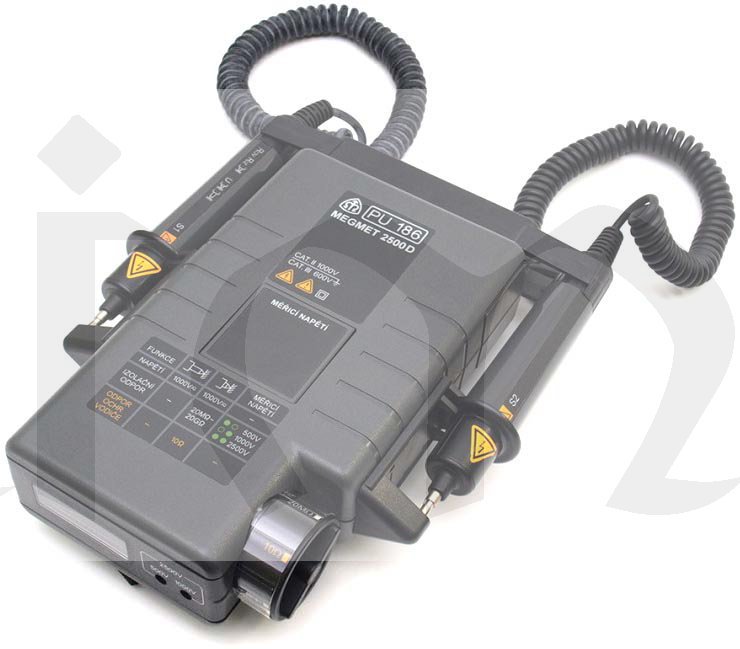

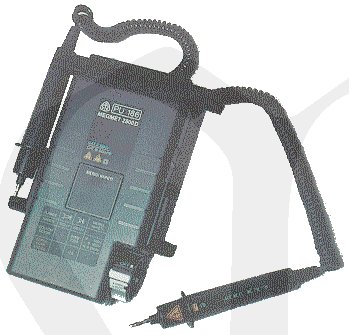

Popis:
Přístroj je vestavěn v plastovém pouzdru použitém u přístrojů řady PU 180.
Naměřené hodnoty odporů a napětí jsou společně s fyzikálními jednotkami zobrazeny na třiapůlmístném displeji na čelní stěně pouzdra. Velikost napětí pro měření izolačních odporů se nastavuje tlačítkem MĚŘÍCÍ NAPĚTÍ uprostřed horní stěny pouzdra a je indikováno dvěma dvoubarevnými LED vpravo od displeje.
Funkce přístroje se nastavují otočným přepínačem na pravé boční stěně pouzdra. Tento přepínač slouží i k jeho vypnutí.
V dolní části pravé boční stěny je otvor pro zasunutí držáku s osmi akumulátory. K připojení přístroje k měřenému objektu slouží dvě měřící sondy zavěšené v držácích na bočních stěnách. Hrot sondy S1 je posuvný. Po přitlačení k měřenému objektu se spustí měření izolačního odporu, nebo odporu ochranného vodiče (dle nastavení funkčního přepínače). Je-li měřený objekt pod napětím, pak PU 186 zůstává přepnut v režimu pro měření napětí i po stlačení sondy.
Dodávané náhradní díly a doplňky:
- ZDA 21 - zdroj na nabíjení akumulátorů
- pouzdro
- napájecí baterie NiCd 8ks
- krokosvorka s izolací PD61
