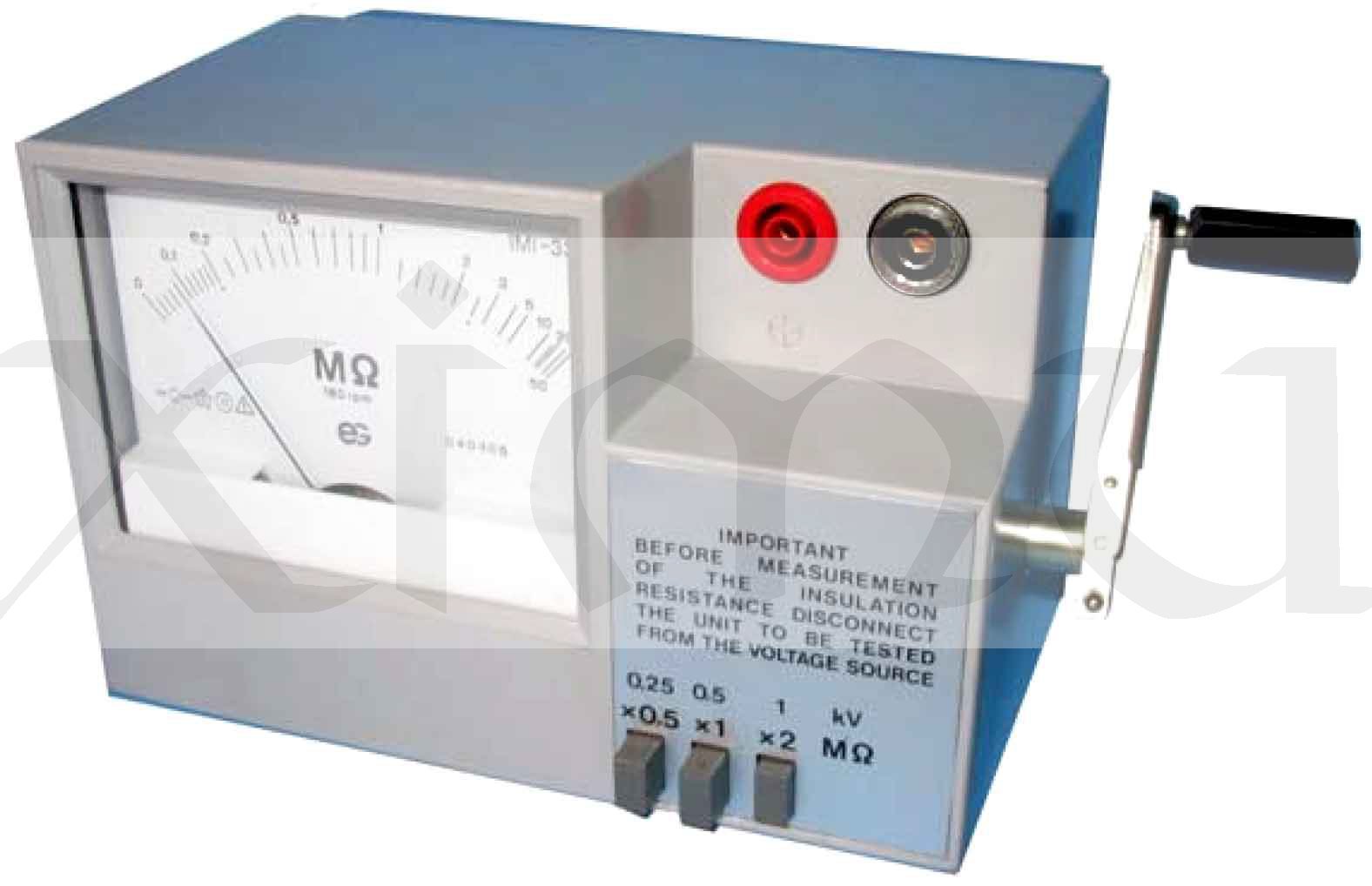

Přístroj pro měření izolačních odporů IMI-33

Použití:
Přístroj IMI 33 slouží k měření izolačních odporů různých elektrických zařízení. Před započetím měření je nutné, aby zkoušené zařízení bylo odpojeno od napájecího napětí. Měřící přístroj je k měřenému zařízení připojen vodiči. IMI 33 je napájen ručně poháněným alternátorem, který napájí měřící systém.

Informace o bezpečnosti:
Přístroj IMI 33 splňuje všechny podmínky požadované normami IEC a také VDE 0410/10. Při jeho správném používání dle návodu je zaručena bezpečnost obsluhy, tak bezpečnost vlastního přístroje.

Při měření izolačního odporu je třeba pamatovat na to, že měřící napětí může na svorkách přístroje dosáhnout 1000V!

Technická specifikace:

IMI 33                                                měřící rozsah                                       měřící napětí

                                                           0 - 25 Mohm                                           250 V

                                                           0 - 50 Mohm                                           500 V

                                                           0 - 100 Mohm                                        1000 V

Přesnost měření:  1,5 % z délky stupnice
Délka stupnice:     78 mm
Délka ručky:           50 mm
Pracovní chyba (z měřené hodnoty):    10%
Zkušební napětí:                                       3 kV
Rozměry bez pouzdra:             150 x 110 x 99 mm
Rozměry s pouzdrem:            175 x 110 x 130 mm
Hmotnost bez pouzdra:                  1,5 kg
Hmotnost s pouzdrem:                  1,95 kg

Pracovní podmínky:
Jmenovitá teplota okolního vzduchu:     +23 °C ± 2 °C
Pracovní teplota okolního vzduchu:        +13 - +33 °C
Skladovací teplota:                                   -25 - +55 °C
Relativní vlhkost okolního vzduchu         45 - 75 %
Jmenovité otáčky alternátoru                 160 ot/min
Použitelné otáčky alternátoru                 130 - 190 ot/min

Měřící přístroj nesmí být vystaven nárazům a vibracím. !

Přístroj nepoužívat, je-li orosen. !

Pracovní poloha měřícího přístroje je vodorovná.
