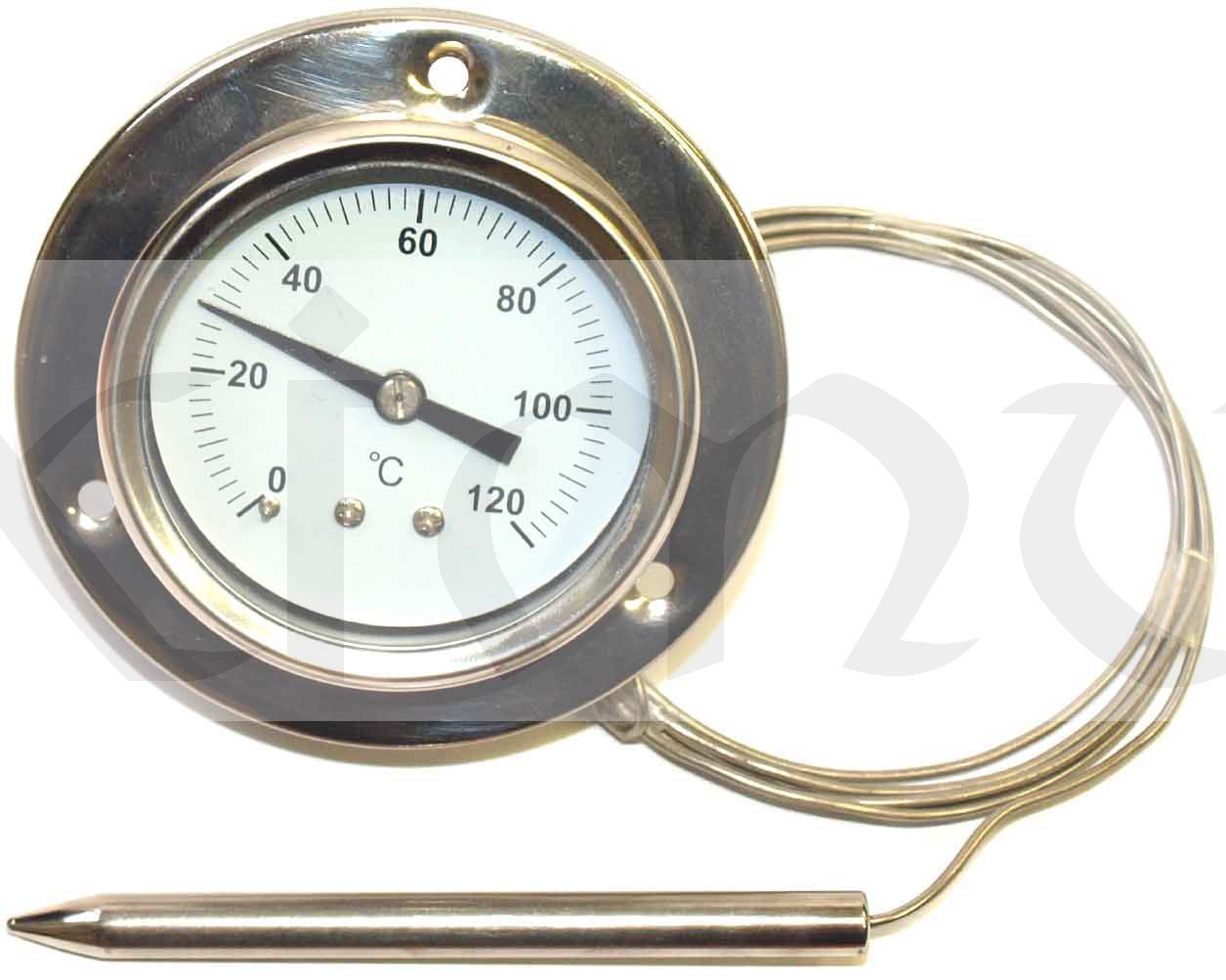

E1303 je kapilární teploměr určený k měření teploty v soustavách, kde místo snímání teploty není totožné s místem odečtu.
Teploměr je tvořen trubicí ve tvaru Archimedovy spirály, která se působením vnitřního přetlaku rozmotává a tím koná rotační pohyb.
Rotační pohyb přímo úměrný vnitřnímu přetlaku je přenesen na ručičku, která ukazuje na stupnici naměřenou hodnotu. Vnitřní přetlak úměrný teplotě se vyvozuje teplotní roztažností kapaliny v čidle, které je se spirálou spojeno kapilárou.

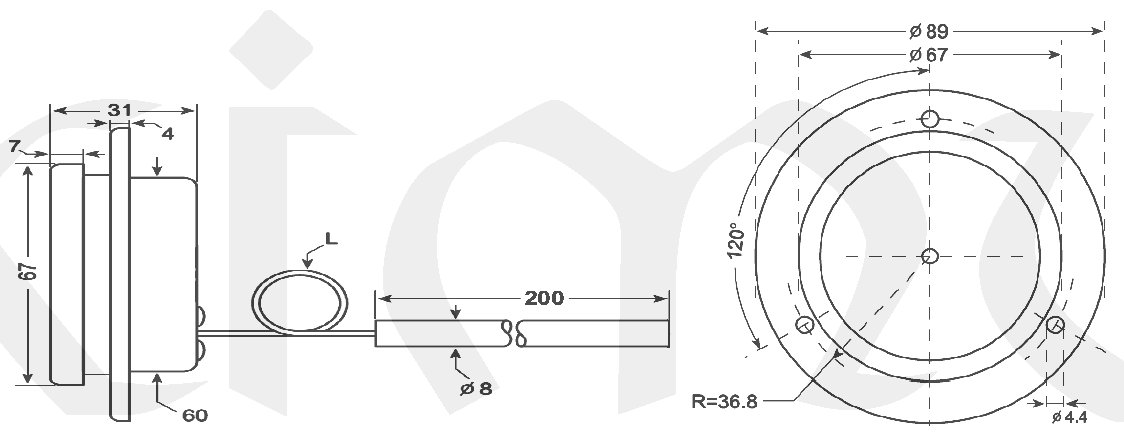

Montáž teploměru se provádí nasunutím hlavice teploměru do otvoru po přední přírubu dle příslušného rozměrového náčrtu a umístěním teploměrového čidla do jímky. Těleso teploměru je možno umístit v libovolné poloze. Těleso teploměru i příruba jsou kovové, nerez ocel plech. Třída přesnosti 2.5%. K zamezení rozkmitání kapiláry během provozu je nutné upevnění minimálně v dalších dvou bodech přibližně rovnoměrně rozložených v délce kapiláry. Zapouzdřená nerezová hlavice teploměru může být umístěna do prostředí jednoduchého podle ČSN 33 0300 v rozmezí -30+100 °C. Nejmenší povolený poloměr ohybu spojovací kapiláry je 5 mm. V provozu nevyžaduje žádnou údržbu.
Rozsah stupnice: 0..+120°C
Dělení stupnice: 2 K
Délka kapiláry 7m
Min. pol. ohybu 5mm
U této položky může být uplatňováno minimální objednací množství nebo výše celé objednávky.
Volitelné příslušenství, Teploměrové jímky dle požadované délky, materiálu a závitu.
