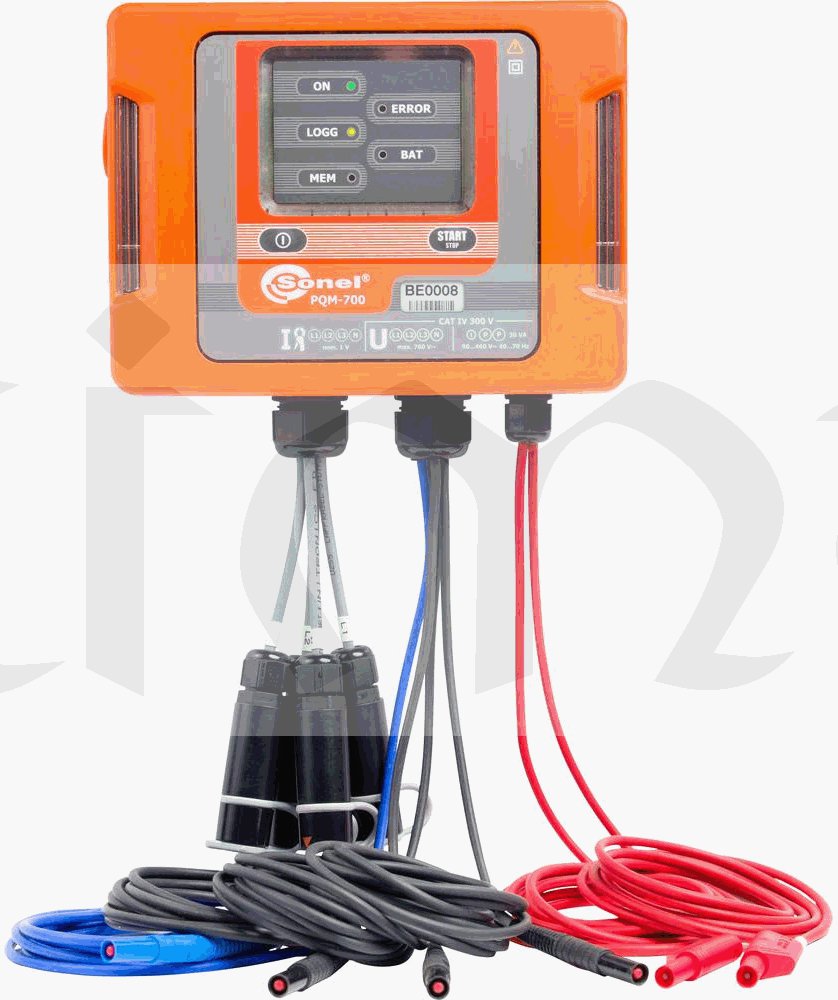

Síťový analyzátor PQM-700 od Sonel v nejmenším provedení série PQM je určen pro sítě do 690 V.
Pomocí kleští lze měřit proudy až do 3 kA. Přenos parametrů se uskutečňuje pomocí microSD karty nebo USB kabelu, načtení a vyhodnocení pomocí přiloženého Analyse Softwaru. Protokoly jsou vytvořeny automaticky podle normy EN50160. Díky interním hodinám (RTC) je možný přesný záznam dat a analýza kvality.
Upozornění: Software je pouze v EN nebo DE jazykové mutaci.
Technické specifikace
- Rozsah AC napětí RMS: 0 - 760 V
- Rozlišení AC napětí RMS: 0,01 % Un, přesnost AC napětí RMS: ±0,5 % Un
- Crest Factor napětí CFU: rozsah: 1,00 - 10,00 (≤1,65 při 690 V), rozlišení: 0,01, přesnost: ±5 %
- Crest Factor proudu CFI: rozsah: 1,00 - 10,00 (≤3,6 Inom), rozlišení: 0,01, přesnost: ±5 %
- Rozsah AC proudu RMS: v závislosti na proudových kleštích, rozlišení AC proudu RMS: 0,01 %, přesnost AC proudu RMS: ±1 % (plus nepřesnost kleští)
- Rozsah frekvence: 40,00 - 70,00 Hz, rozlišení frekvence: 0,01 Hz, přesnost frekvence: ± 0,05 Hz
- Činný (P), zdánlivý (S), jalový (Q) a zkreslený výkon (D): rozsah: v závislosti na proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa, přesnost: v závislosti na proudových kleštích a transformátoru. Činná (EP), zdánlivá (ES) a jalová energie (EQ): rozsah: v závislosti proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa
- Přesnost činné (EP), zdánlivé (ES) a jalové energie (EQ): v závislosti na proudových kleštích a transformátoru
- Cosφ a účiník PF: rozsah: 0,00 - 1,00, rozlišení: 0,01, přesnost: ±0,03
- Tgφ: rozsah: 0,00 - 10,00, rozlišení: 0,01, přesnost: v závislosti na přesnosti činného a jalového výkonu
- Harmonické Uh: rozsah: 0,00 - 760 V, rozlišení: 0,01 % Un, přesnost: ±5% Uh pro Uh ≥ 1 % Un, ±0,05 % Un pro Uh ? 1 % Un
- Harmonické Ih: rozsah: v závislosti na proudových kleštích, rozlišení: 0,01 %, přesnost: ±5 % Ih pro Ih ≥ 3 % In, ±0,15 % In pro Ih ? 3 % In
- Činitel harmonického zkreslení (THD) pro napětí a proud: rozsah: 0,0 - 100,0 %, rozlišení: 0,1 %, přesnost: ±5 %
- Míhání Pst/lt: rozsah: 0,4 - 10,00, rozlišení: 0,01, přesnost: ±10%
- Nerovnost napětí a proudu: rozsah: 0,0 - 10,00 %, rozlišení: 0,1 %, přesnost: 0,3 %
- Proudové kleště F1, F2, F3: rozsah: 0 - 3000 A (10000 AP-P)
- Proudové kleště C-4: rozsah: 0 - 1000 A (3600 AP-P)
- Proudové kleště C-5: rozsah: 0 - 1000 A (3600 AP-P)
- Proudové kleště C-6: rozsah: 0 - 10 A (36 AP-P) (bez transformátoru)
- Proudové kleště C-7: rozsah: 0 - 100 A (360 AP-P)
- Rozhraní/přenos dat: USB, microSD karta
Vybavení:
- Analýza kvality sítě podle IEC61000-4-30, třída S
- DIN EN 50160
- Měření všech důležitých parametrů sítě jako: V, A, P, Q, D, S, f, E, cosφ, PF, tgφ, THD, TID, Pst, Plt
- Měření v sítích od 64 - 760 V s 40 - 70 Hz
- Měření až do 40. harmonické
- Digitální záznam výkonových křivek a průběhů
- Pracovní teplota: -20 až 55 °C
Vlastnosti:
- Odolné a pogumované pouzdro, stupeň krytí IP65
- Materiál pro montáž na sloupy nebo lišty
- Kufr s tvrdou skořepinou pro přístroj a příslušenství
- CAT IV 300 V
- Přenos dat přes USB kabel nebo microSD kartu
- 2 Li-Ion akumulátory
- Software: Sonel Analysis pro analýzu dat
- Automatické protokolování podle EN50160
- Analýza výkonu podle IEEE 1459
Rozsah dodávky:
- 7 měřicích kabelů, pevně namontované, 2,2 m
- Síťová zástrčka s banánkovými zásuvkami
- Krokosvorky: 2 červené, 1 modrá, 1 černá
- 2 držáky pro montáž na lištu
- 2 držáky pro montáž na sloup
- 2 upínací popruhy
- Sada Li-Ion akumulátorů
- Brašna
- 1 USB kabel
- Karta microSD
- Software Sonel Analysis pro analýzu dat
- Kalibrační protokol
