Analyzátor kvality sítě
AFLEX6300:
• Analýza jednotlivé fáze a vyváženého trojfázového systému
• Měření TRUE RMS napětí i proudu
• Měření činného (kW), zdánlivého (kVA) a jalového (kVAR) výkonu
• Měření účiníku (PF) a fázového úhlu Φ
• Měření el. práce (Wh, kWh, kVARh, PFh)

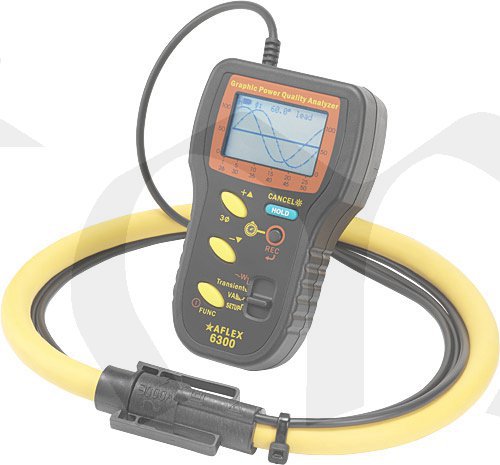

AFLEX 6300 je grafický analyzátor kvality sítě, který používá ohebné kleště stejných parametrů. Kromě výše uvedených vlastností zobrazuje graficky průběhy napětí a proudu, u kterých též provádí harmonickou analýzu až do 50té harmonické, i celkové harmonické zkreslení a zobrazuje harmonické až do 25 spolu se základním průběhem. Umí zobrazovat průběhy se špičkovými hodnotami (512 vzorků/ perioda) a ukládat průběhy s 32, 64, 128 nebo 256 body/ perioda. Zobrazuje též grafický fázový diagram. Lze uložit a zobrazit až 128 přechodových dějů (čas + perioda + závada) s programovatelným práhem (%). Až 50 0000 záznamů s programovatelným intervalem 1 až 6000 s se zabudovanými hodinami a kalendářem. Přístroj má velký grafický LCD displej se zadním osvětlením a standardně opticky izolované rozhraní RS232. Rychlé ukládání dat šetří životnost baterie při dlouhodobém monitorování.
